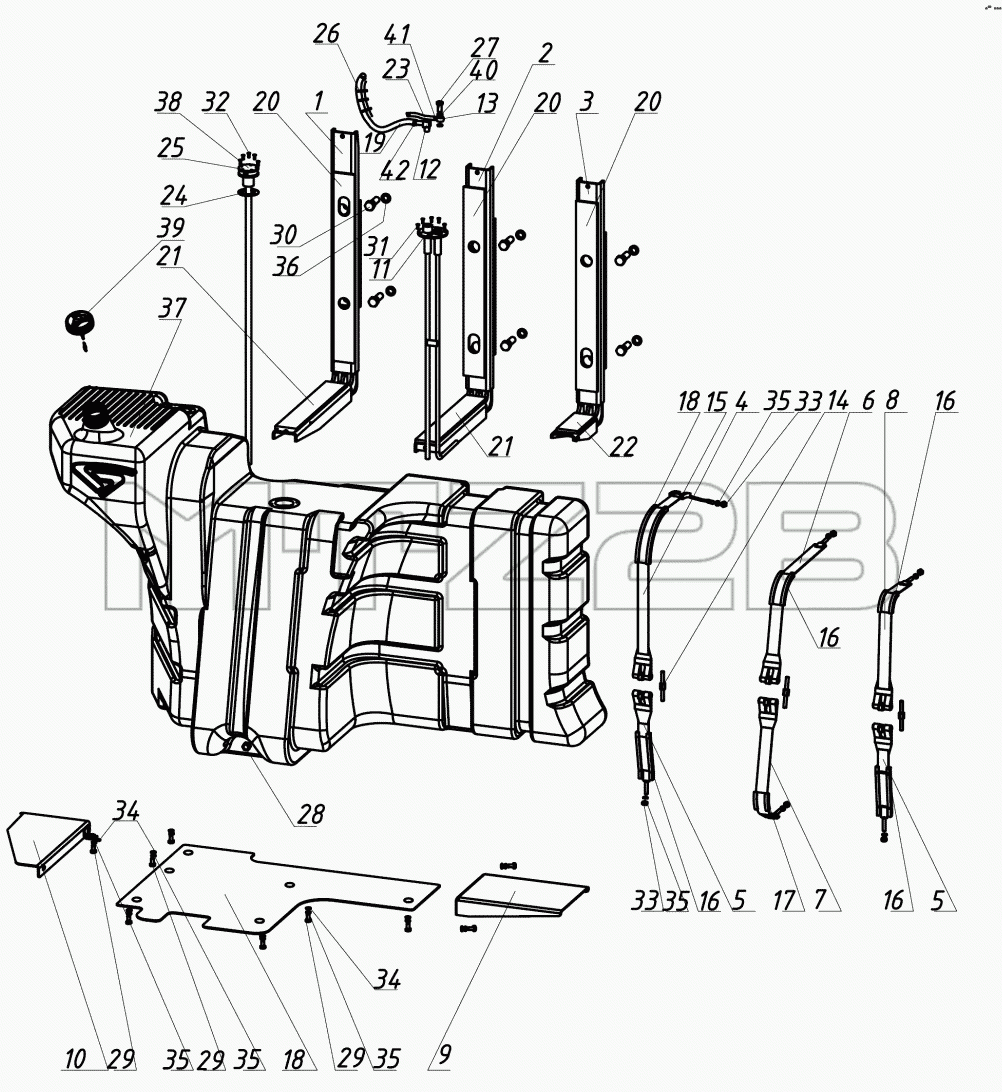

Каталог запасных частей к технике: МТЗ-3522. Бак топливный
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
18
18
19
20
20
20
21
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
33
34
34
35
35
35
35
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3522-1101110 | Кронштейн | |
| 2 | 3522-1101130 | Кронштейн | |
| 3 | 3522-1101150 | Кронштейн | |
| 4 | 3522-1101140 | Лента | |
| 5 | 3522-1101140-01 | Лента | |
| 6 | 3522-1101140-02 | Лента | |
| 7 | 3522-1101140-03 | Лента | |
| 8 | 3522-1101140-04 | Лента | |
| 9 | 3522-1101210 | Поддон | |
| 10 | 3522-1101220 | Поддон | |
| 11 | 3522-1101270 | Фланец | |
| 12 | 1221-1101620 | Угольник | |
| 13 | Ф80-3407720 | Маслопровод | |
| 14 | 3522-1101005 | Болт | |
| 15 | 3522-1101006 | Уплотнитель | |
| 16 | 3522-1101006-01 | Уплотнитель | |
| 17 | 3522-1101006-02 | Уплотнитель | |
| 18 | 3522-1101215 | Поддон | |
| 19 | 3522-1101002-03 | Топливопровод | |
| 20 | 2522-1101161 | Прокладка | |
| 21 | 2522-1101161-02 | Прокладка | |
| 22 | 2522-1101161-03 | Прокладка | |
| 23 | 920-1101162 | Трубка | |
| 24 | 200-3806026 | Прокладка | |
| 25 | 80-1101067 | Шайба | |
| 26 | 80-3723045-01 | Манжета | |
| 27 | Д18-051 | Болт | |
| 28 | ПККГ3/8 | Пробка | |
| 29 | БолтМ10х25 | Болт | |
| 30 | БолтМ20х45 | Болт | |
| 31 | ВинтВМ5х16 | Винт | |
| 32 | ВинтВМ5х35 | Винт | |
| 33 | ГайкаМ10 | Гайка | |
| 34 | ШайбаС10 | Шайба | |
| 35 | Шайба10ОТ | Шайба | |
| 36 | Шайба20ОТ | Шайба | |
| 37 | 3522-1101510 | Бак | |
| 38 | ДОТ.1080Ч-01 | Датчик объема топлива | |
| 39 | 1101.35 | Крышка топливного бака | |
| 40 | 4600.18 | Шайба РМ14 | |
| 41 | 5000.01 | Хомут | |
| 42 | 5000.02 | Хомут с червячной резьбой 16-27 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
