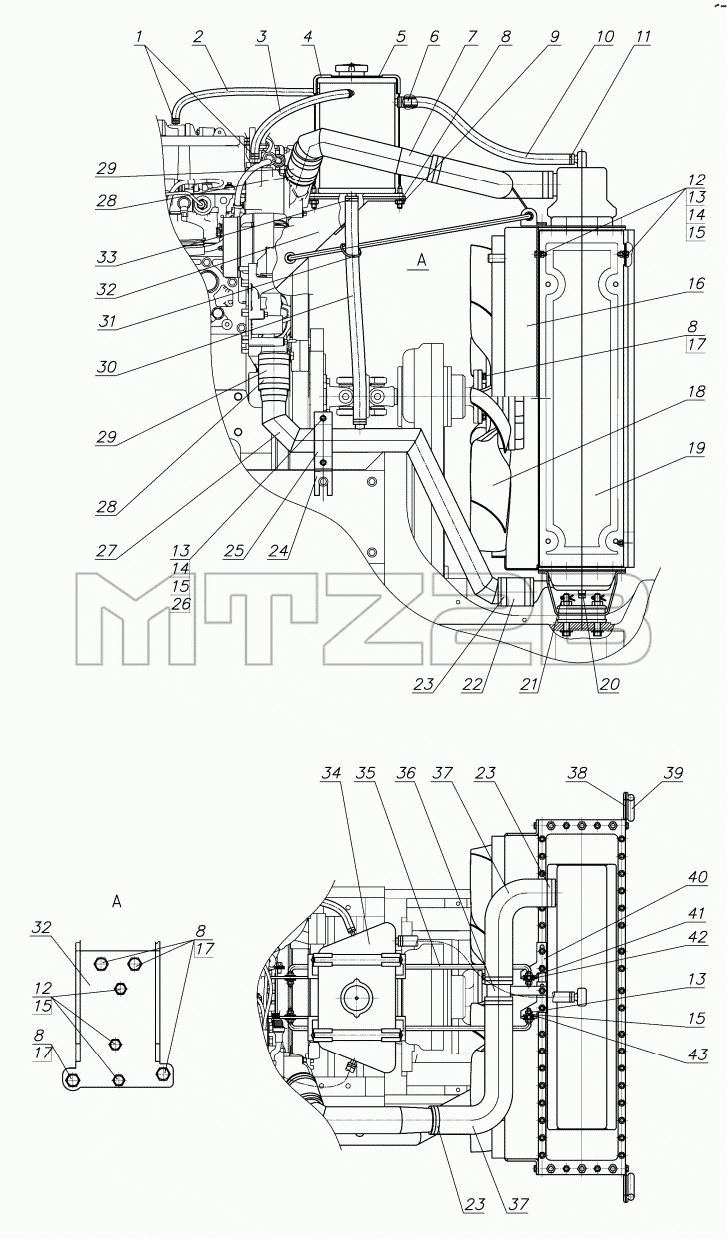

Каталог запасных частей к технике: МТЗ-3522. Блок охлаждения
3522-1301009-Б
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
12
13
13
13
14
14
15
15
15
15
16
17
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
28
29
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-1301009-Б | 3522-1301009-Б | Блок охлаждения | |
| 1 | Хомут12-22 | Хомут | |
| 2 | 3522-1303001 | Шланг | |
| 3 | 3522-1303002 | Шланг | |
| 4 | ПР-36-01 | Прокладка | |
| 5 | 3522-1311015 | Хомут | |
| 6 | 3022ДЦ-1303004 | Дроссель | |
| 7 | 3522-1301110-Б | Труба | |
| 8 | Шайба10ОТ | Шайба | |
| 9 | ГайкаМ10-6Н.6.019 | Гайка | |
| 10 | 3522-1303003 | Шланг | |
| 11 | Хомут16-27 | Хомут | |
| 12 | БолтМ8-6gх16.88.35.019 | Болт | |
| 13 | ГайкаМ8-6Н.6.019 | Гайка | |
| 14 | ШайбаС8.01.019 | Шайба | |
| 15 | Шайба8Т | Шайба 8Т | |
| 16 | 3522-1309070-Б | Кожух | |
| 17 | БолтМ10-6gх25.88.35.019 | Болт | |
| 18 | 020005304 | Вентилятор с муфтой 020005304 | |
| 19 | 3522.1301.015 | Радиатор водяной | |
| 20 | ПробкаКГ1/4.А12.019 | Пробка | |
| 21 | Шплинт3,2х18.019 | Шплинт | |
| 22 | 1220-1303004-01 | Шланг | |
| 23 | Хомут50-70 | Хомут с червячной резьбой 50-70 | |
| 24 | 3522-1301012 | Кронштейн | |
| 25 | 3522-1301013 | Крышка | |
| 26 | БолтМ8-6gх25.88.35.019 | Болт | |
| 27 | 3522-1301005-Б | Труба | |
| 28 | Хомут60-80 | Хомут | |
| 29 | Патрубок60х80 | Патрубок | |
| 30 | 3522-1303004 | Шланг | |
| 31 | 80-3723045-01 | Манжета | |
| 32 | 3522-1311020 | Кронштейн | |
| 33 | Хомут25-40 | Хомут | |
| 34 | 3522-1311010 | Бачок расширительный | |
| 35 | 3522-1302001-Б | Растяжка | |
| 36 | 2822ДЦ-1302010 | Патрубок | |
| 37 | 142-1303010 | Шланг | |
| 38 | 3522-1301331-Б | Пластина боковая | |
| 39 | А37.08.045-13 | Уплотнитель | |
| 40 | 1520-1302072-01 | Кронштейн | |
| 41 | 90-1302004 | Трубка | |
| 42 | 85-1302071 | Амортизатор | |
| 43 | ШайбаС8.01.019 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
