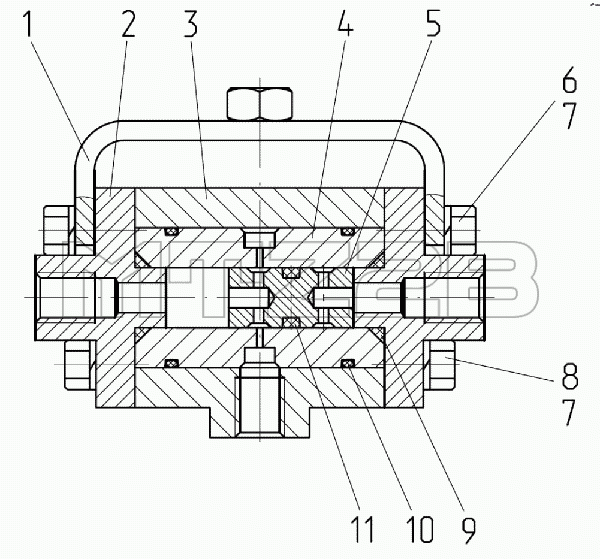

Каталог запасных частей к технике: МТЗ-3522. Кран
2822-1602100-Б
1
2
3
4
5
6
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2822-1602100-Б | 2822-1602100-Б | Кран | |
| 1 | 2822-1602110 | Кронштейн | |
| 2 | 2822-1602103-Б | Крышка | |
| 3 | 2822-1602101-Б | Корпус | |
| 4 | 2822-1602102 | Корпус | |
| 5 | 2822-1602104 | Поршень | |
| 6 | БолтМ6-6gх25.58.35.019 | Болт | |
| 7 | Шайба6Т | Шайба | |
| 8 | БолтМ6-6gх20.88.35.019 | Болт | |
| 9 | OREPDM7001150250 | Кольцо | |
| 10 | OREPDM7002500200 | Кольцо | |
| 11 | OREPDM7000800250 | Кольцо |
