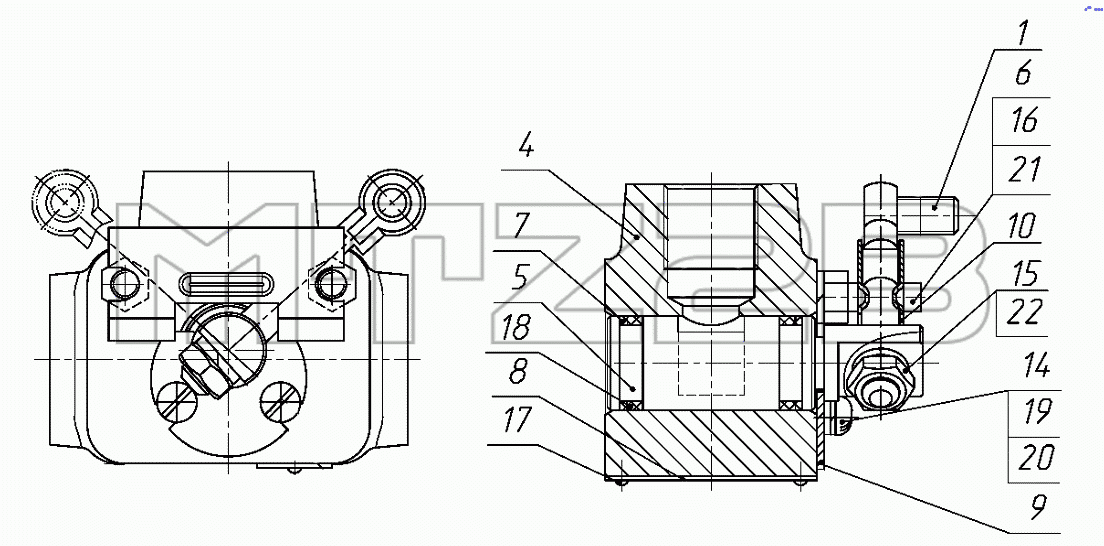

Каталог запасных частей к технике: МТЗ-3522. Кран реверса
1221В-3407150-А
1
4
5
6
7
8
9
10
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221В-3407150-А | 1221В-3407150-А | Кран | |
| 1 | 1221В-3407160 | Рычаг | |
| 4 | 1221В-3407151-Б | Корпус | |
| 5 | 1221В-3407152-Б | Золотник | |
| 6 | 1221В-3407154 | Упор | |
| 7 | 1221В-3407156-Б | Кольцо защитное | |
| 8 | 1221В-3407158 | Табличка фирменная | |
| 9 | 80-4801217-Б | Стопор | |
| 10 | 85-4216124 | Стопор | |
| 14 | ВинтВ.М5-6gх10.58.019 | Винт | |
| 15 | ГайкаМ8-6Н.6.019 | Гайка | |
| 16 | ГайкаМ6-6Н.6.019 | Гайка | |
| 17 | Заклепка2х6.01 | Заклепка | |
| 18 | Кольцо016-020-25-2-4 | Кольцо | |
| 19 | ШайбаС5.01.019 | Шайба | |
| 20 | Шайба5Т | Шайба | |
| 21 | Шайба6Т | Шайба | |
| 22 | Шайба8Т | Шайба 8Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
