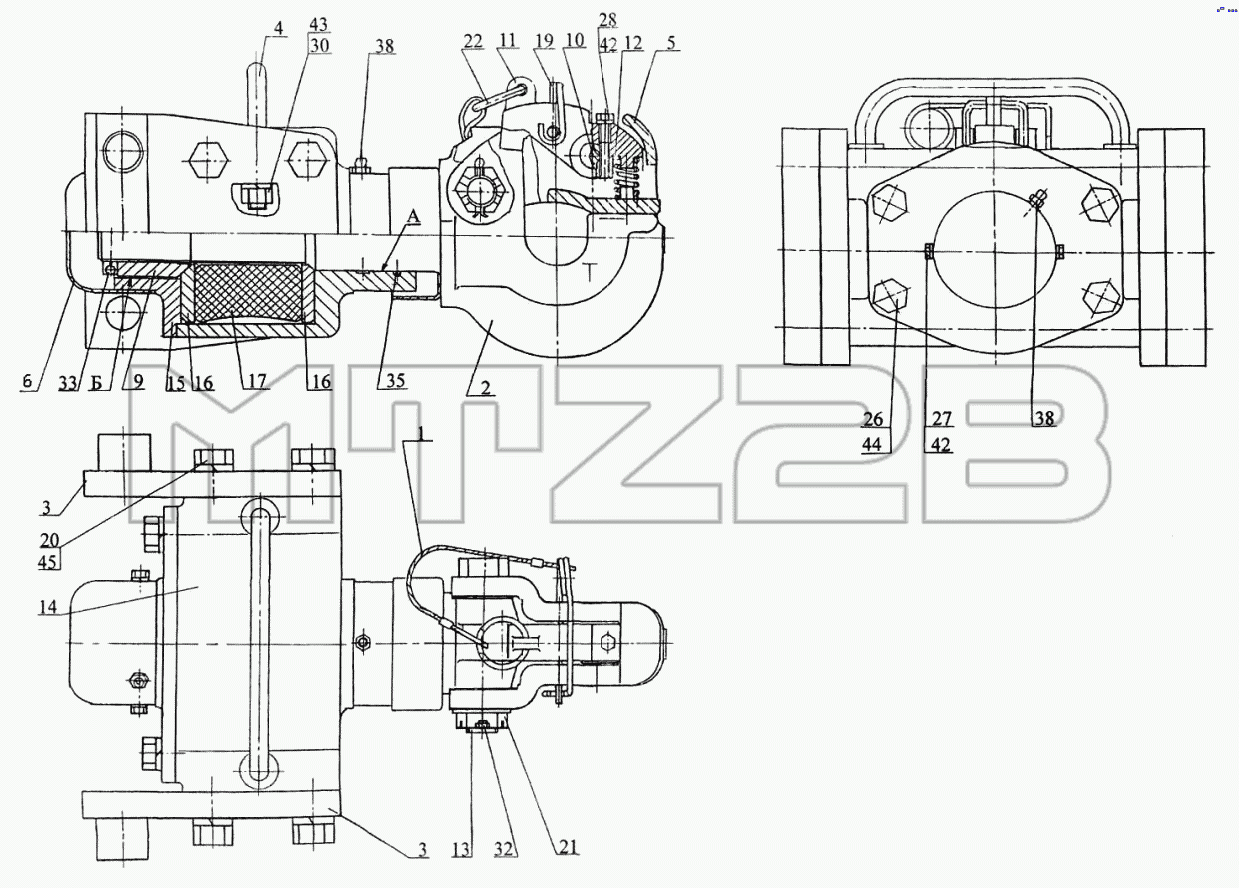

Каталог запасных частей к технике: МТЗ-3522. Крюк с амортизатором
1
2
3
3
4
5
6
9
10
11
12
13
14
15
16
16
17
19
20
21
22
26
27
28
30
32
33
35
38
38
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2522-2707220 | Тросик | |
| 2 | 2522-2707255 | Крюк | |
| 3 | 2522-2707270 | Пластина | |
| 4 | 2522-2707290 | Рукоятка | |
| 5 | 2522-2727295 | Скоба | |
| 6 | 2522-2707300 | Чехол | |
| 9 | 2522-2707244 | Гайка | |
| 10 | 2522-2707246 | Ось | |
| 11 | 2522-2707247 | Защелка | |
| 12 | 2522-2707248 | Пружина | |
| 13 | 2522-2707249 | Болт | |
| 14 | 2522-2707251 | Корпус | |
| 15 | 2522-2707253 | Крышка | |
| 16 | 2522-2707256 | Шайба упорная | |
| 17 | 2522-2707257 | Амортизатор | |
| 19 | 2522-2707263 | Фиксатор | |
| 20 | 680-2707024 | Болт | |
| 21 | 70-4605316 | Гайка упорная | |
| 22 | А61.03.002 | Кольцо | |
| 26 | БолтМ16-6gx32.88.35.019 | Болт | |
| 27 | БолтМ6-6gx12.88.35.019 | Болт | |
| 28 | БолтМ6-6gx45.88.35.019 | Болт | |
| 30 | ГайкаМ14х1,5-6Н.6.019 | Гайка | |
| 32 | Шплинт5х36.019 | Шплинт | |
| 33 | Шплинт6,3х63.016 | Шплинт | |
| 35 | 060-068-46-2-2 | Кольцо | |
| 38 | Масленка1.3Ц9.хр | Масленка | |
| 42 | Шайба6Т | Шайба | |
| 43 | Шайба14ОТ | Шайба | |
| 44 | Шайба16ОТ | Шайба | |
| 45 | Шайба20ОТ | Шайба |
