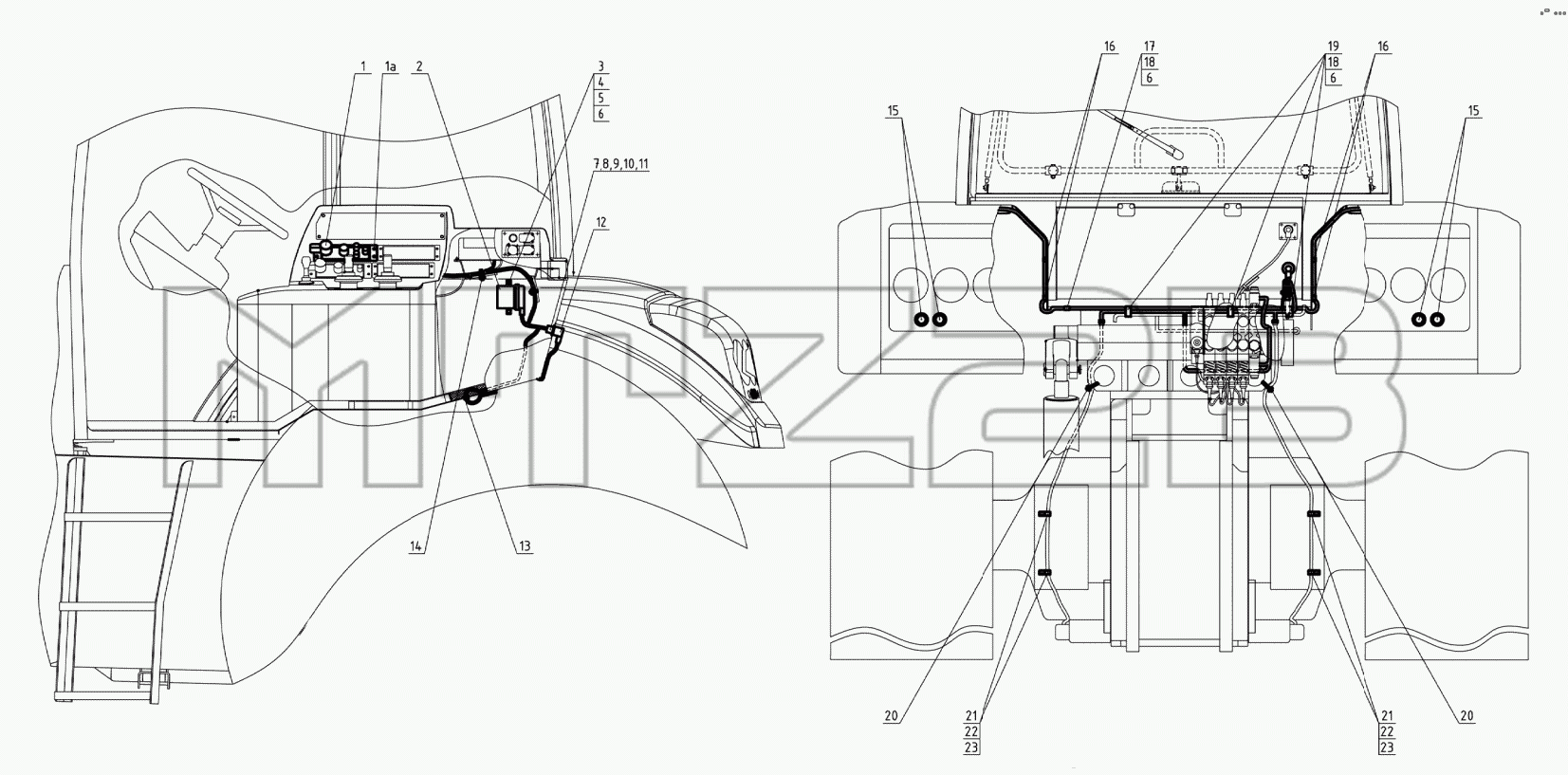

Каталог запасных частей к технике: МТЗ-3522. Управление задним навесным устройством
3522-8700610
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
20
20
21
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-8700610 | 3522-8700610 | Управление задним навесным устройством | |
| 1 | 3761.010 | Панель управления 0 538 201 611 | |
| 2 | 3761.022 | Блок электронный R 917 004 743 | |
| 3 | Р50-4616023 | Втулка | |
| 4 | 911010 | Болт М6-6gх30.88.35.019 | |
| 5 | 916047 | Шайба С6.01.019 | |
| 6 | 916007 | Шайба 6Т | |
| 7 | 3022-3724890 | Жгут | |
| 8 | 912040 | Винт В.М4-6gх20.58.019 | |
| 8 | 912040 | Винт В.М4-6gх20.58.019 | |
| 9 | 913001 | Гайка М3-6Н.6.019 | |
| 10 | 916033 | Шайба С3.01.019 | |
| 11 | 916001 | Шайба 3Т | |
| 12 | 3022-3724895 | Жгут | |
| 13 | 70-3723042-02 | Втулка | |
| 14 | 80-3723045 | Манжета | |
| 15 | 3710.65 | Выключатель кнопочный | |
| 16 | 1221-8700022 | Хомут | |
| 17 | 1321-8700019-02 | Хомут | |
| 18 | 911000 | Болт М6-6gх12.88.019 | |
| 19 | 1321-8700019-01 | Хомут | |
| 20 | 80-3723045-01 | Манжета | |
| 21 | 50-3723021 | Скоба | |
| 22 | 911029 | Болт М8-6gх16.88.35.019 | |
| 23 | 916009 | Шайба 8Т | |
| 24 | 912040 | Винт В.М4-6gх20.58.019 |
