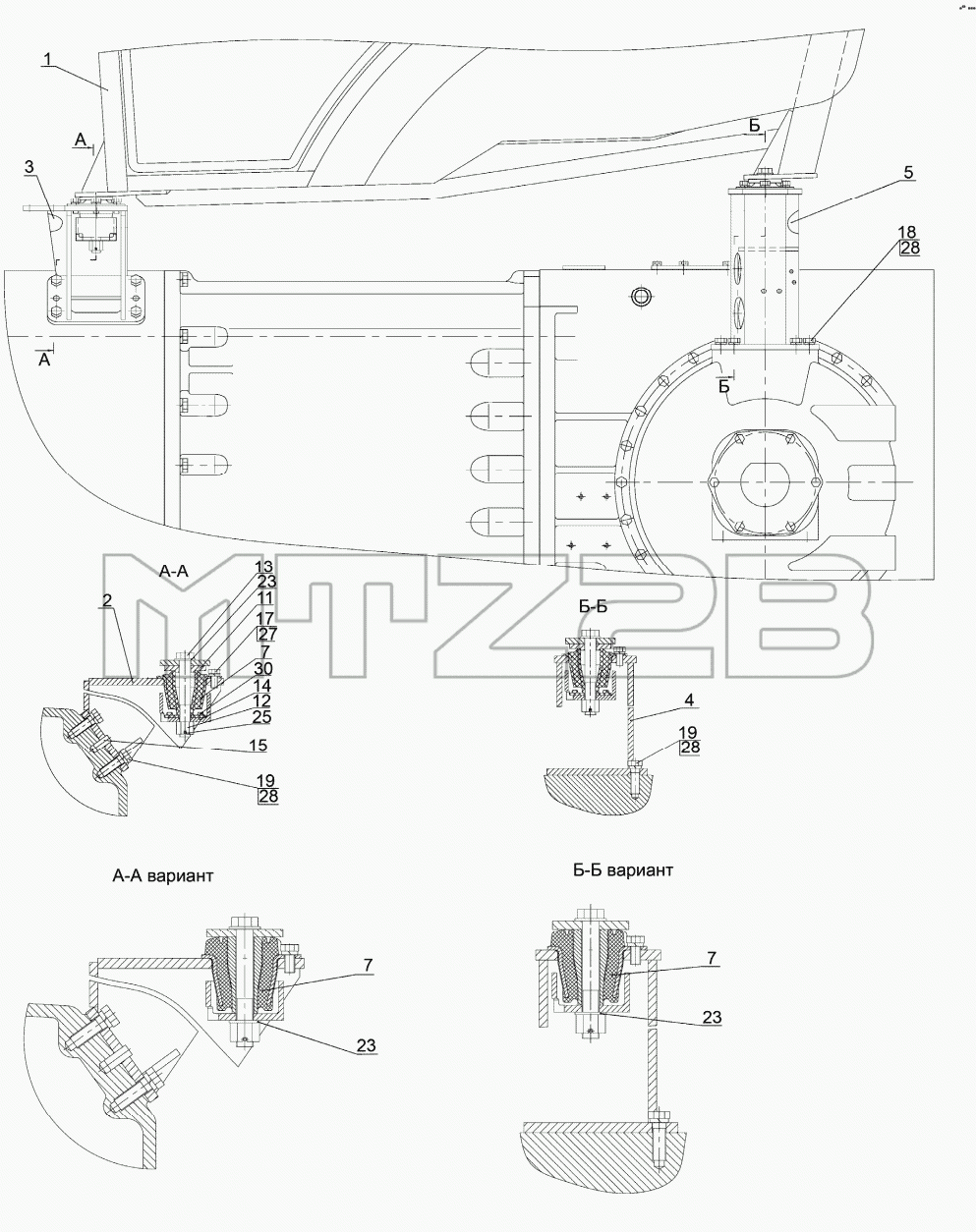

Каталог запасных частей к технике: МТЗ-3522. Установка кабины
3522-6700005
1
2
3
4
5
7
7
7
7
11
12
13
14
14
15
17
18
19
19
23
23
23
25
27
28
28
28
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-6700005 | 3522-6700005 | Установка кабины | |
| 1 | 3522-6700010 | Кабина | |
| 2 | 3522-6700030 | Кронштейн | |
| 3 | 3522-6700030-01 | Кронштейн | |
| 4 | 3522-6700035 | Кронштейн | |
| 5 | 3522-6700035-01 | Кронштейн | |
| 7 | 5718013(11МN50) | Виброизолятор | |
| 7 | 923-6700200 | Виброизолятор Freudenberg Megulastik | |
| 11 | 2522-6700027 | Шайба | |
| 12 | 2522-6700028 | Гайка | |
| 13 | 2522-6700029 | Болт | |
| 14 | 2522-6700041 | Фланец | |
| 14 | 2522-6700041-01 | Фланец | |
| 15 | Д01-015 | Штифт установочный | |
| 17 | БолтМ12-6gх25.88.35.019 | Болт | |
| 18 | БолтМ16-6gх45.88.35.019 | Болт | |
| 19 | БолтМ16-6gх50.88.35.019 | Болт | |
| 23 | ШайбаС20.01.019 | Шайба | |
| 25 | Шплинт4х36.019 | Шплинт | |
| 27 | Шайба12ОТ | Шайба | |
| 28 | Шайба16ОТ | Шайба | |
| 30 | Шайба7718007 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
