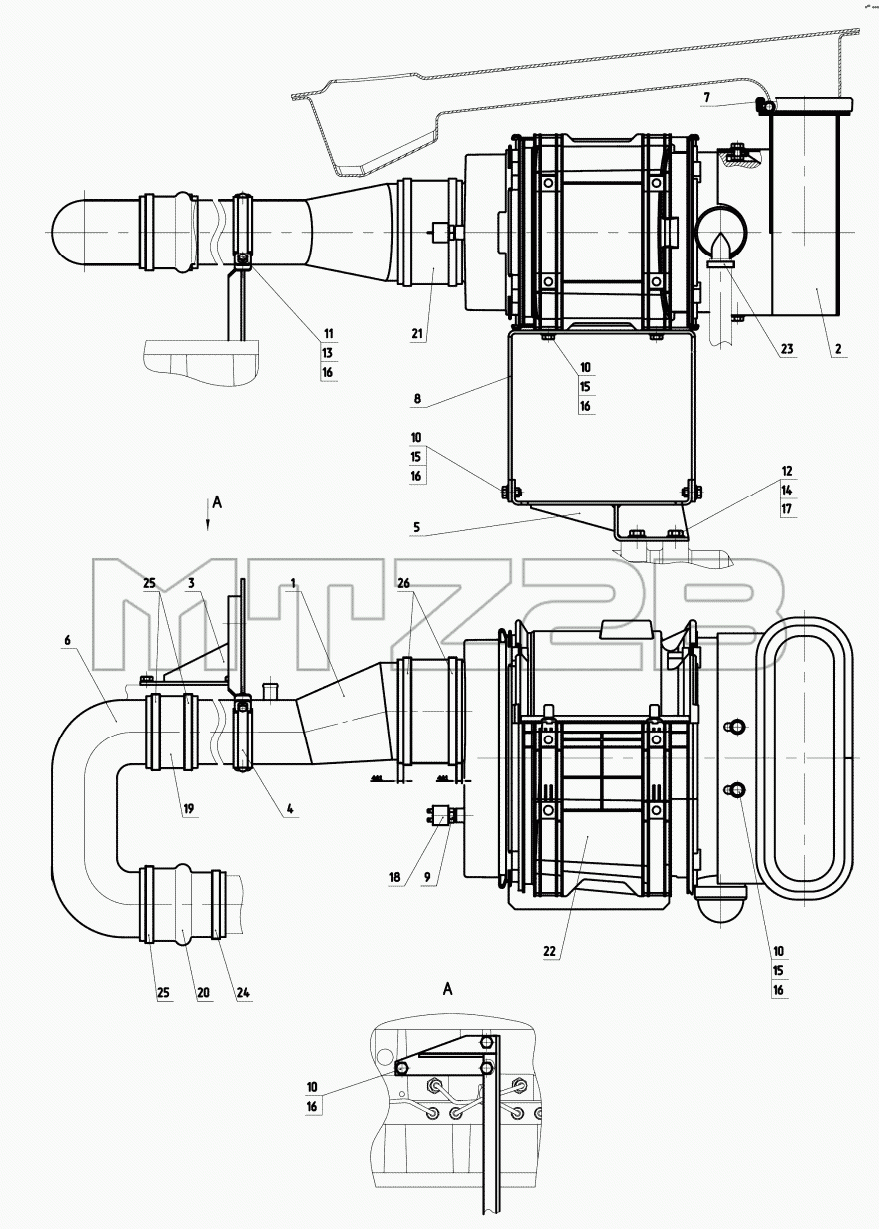

Каталог запасных частей к технике: МТЗ-3522. Установка воздухоочистителя
3522-1109125-В
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-1109125-В | 3522-1109125-В | Установка воздухоочистителя | |
| 1 | 3522-1109015-В | Воздуховод | |
| 2 | 3522-1109020-В | Воздухозаборник | |
| 3 | 3522-1109035 | Кронштейн | |
| 4 | 3522-1109040 | Кронштейн | |
| 5 | 3522-1109110-В | Кронштейн | |
| 6 | 3022-1109005 | Патрубок | |
| 7 | А37.08.045-12 | Уплотнитель | |
| 8 | 3522-1109111-В | Кронштейн | |
| 9 | 80-1701549 | Штуцер | |
| 10 | БолтМ8-6gх25.88.35.019 | Болт | |
| 11 | БолтМ8-6gх30.88.35.019 | Болт | |
| 12 | БолтМ12-6gх25.88.35.019 | Болт | |
| 13 | ГайкаМ8-6Н.6.019 | Гайка | |
| 14 | ШайбаС12.01.019 | Шайба | |
| 15 | ШайбаС8.01.019 | Шайба | |
| 16 | Шайба8Т | Шайба 8Т | |
| 17 | Шайба12ОТ | Шайба | |
| 18 | REX77-0062 | Датчик засорённости воздуха REX 77-0062 | |
| 19 | 270003162-А | Патрубок силиконовый Sico Rubena 270 003 162-А | |
| 20 | Р101292 | Рукав-деталь Р101292 | |
| 21 | 270003010 | Патрубок силиконовый Sico Rubena 270 003 010 | |
| 22 | D120116 | Фильтр воздушный D120116 | |
| 23 | 5000.04 | Хомут | |
| 24 | 5000.09 | Хомут с червячной резьбой 90-110 | |
| 25 | 5100.15 | Хомут с червячной резьбой 100-120 | |
| 26 | TORRO150-170/1272 | Хомут |
