Каталог запчастей МТЗ и ММЗ

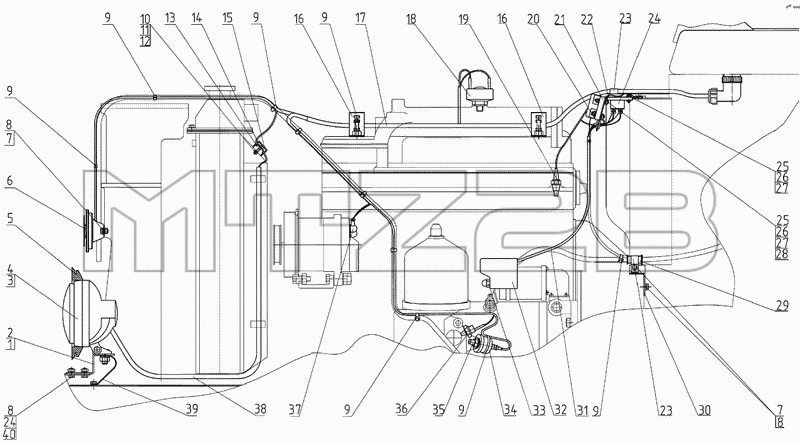

Каталог запасных частей к технике: МТЗ-510/512, 520/522. Электрооборудование двигателя
1
2
3
4
5
6
7
7
8
8
8
9
9
9
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80-3711013-02 | Кронштейн | |
| 2 | 80-3711013-03 | Кронштейн | |
| 3 | 3711.55 | Фара дорожная 8703.302/1-01 | |
| 4 | 3711.65 | Фара дорожная 8703.302/01-01 | |
| 5 | 50-3711014 | Уплотнитель | |
| 6 | 3721.10 | Сигнал звуковой (20.3721-01) | |
| 7 | 8T | Шайба | |
| 8 | M8-6gx16.88.35.019 | Болт | |
| 9 | 80-3723045 | Манжета | |
| 10 | B.M5-6gx16.58.019 | Винт | |
| 11 | M5-6H.6.019 | Гайка | |
| 12 | 5T | Шайба | |
| 13 | 3723.15 | Панель соединительная двухконтактная | |
| 14 | 80-3723056 | Планка | |
| 15 | 70-3723036-01 | Крышка | |
| 16 | 80-3723037 | Кронштейн | |
| 17 | 510-3724070 | Жгут | |
| 18 | 3845.10 | Датчик засоренности воздухоочистителя (ДСФ-65) | |
| 19 | 3828.10 | Датчик указателя температуры (ДУТЖ-02) | |
| 20 | 70-3723042-01 | Втулка | |
| 21 | 3722.40 | Блок предохранителей (БП-11) | |
| 22 | 80-3747010 | Кронштейн | |
| 23 | 70-1115012-03 | Хомутик | |
| 24 | 3747.075 | Реле 73.3747 | |
| 25 | B.M6-6gx16.58.019 | Винт | |
| 26 | M6-6H.6.019 | Гайка | |
| 27 | 6Т | Шайба | |
| 28 | С6.01.019 | Шайба | |
| 29 | 70-3506027 | Втулка | |
| 30 | 70-4802060 | Кронштейн | |
| 31 | 510-3724040 | Жгут | |
| 32 | 15.421.241 | Кожух | |
| 33 | 15.421.224 | Гайка фигурная | |
| 34 | 3829.10 | Датчик давления масла в двигателе (ДД-6М) | |
| 35 | 80-3829002 | Штуцер | |
| 36 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) | |
| 37 | М2-14.13.238 | Чехол | |
| 38 | 80-3724025-В | Жгут | |
| 39 | 80-3724016 | Провод | |
| 40 | М8-6Н.6.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
