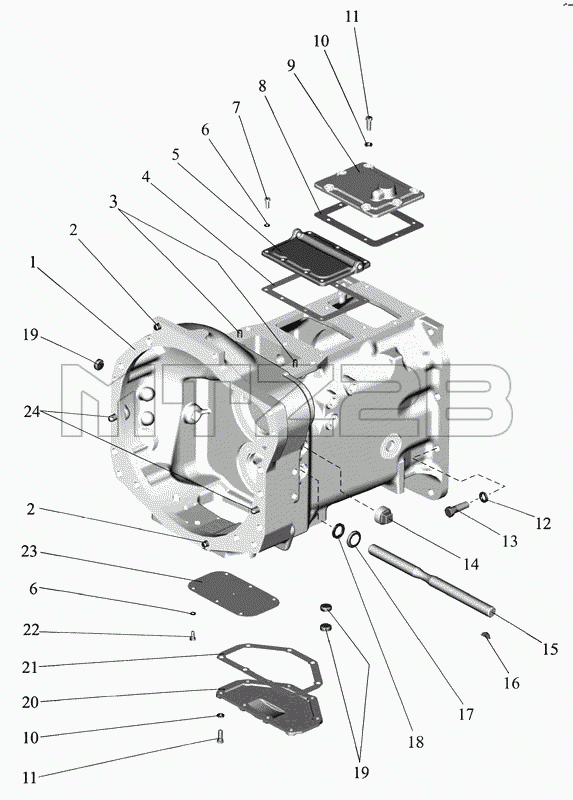

Каталог запасных частей к технике: МТЗ-510/512, 520/522. Корпус сцепления
50-1600010
1
2
2
3
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1600010 | 50-1600010 | Корпус сцепления | |
| 1 | 70-1601015 | Корпус сцепления | |
| 2 | Д01-015 | Штифт установочный | |
| 3 | ШЦК 10x25 | Штифт | |
| 4 | 50-1601345 | Прокладка | |
| 5 | 70-1601344 | Крышка | |
| 6 | 8Т | Шайба | |
| 7 | M8-6gx20.88.35.019 | Болт | |
| 8 | 50-1601347 | Прокладка | |
| 9 | 70-1723015-01 | Крышка | |
| 10 | 10 ОТ | Шайба | |
| 11 | M10-6gx25.88.35.019 | Болт | |
| 12 | 16 ОТ | Шайба | |
| 13 | M16-6gx50.88.35.019 | Болт | |
| 14 | "ПК КГ 1 1/4""" | Пробка | |
| 15 | 50-1601215 | Вал вилок включения | |
| 16 | СШ-611 | Шпонка | |
| 17 | 36-1601016 | Корпус пылеотражателя | |
| 18 | 80-4608024 | Кольцо | |
| 19 | 50-1601022 | Заглушка | |
| 20 | 50-1601315 | Крышка нижняя | |
| 21 | 70-1601314 | Прокладка крышки | |
| 22 | М8-6gх16.88.35.019 | Болт | |
| 23 | 50-1601341 | Крышка сцепления | |
| 24 | 50-1601352 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
