Каталог запчастей МТЗ и ММЗ

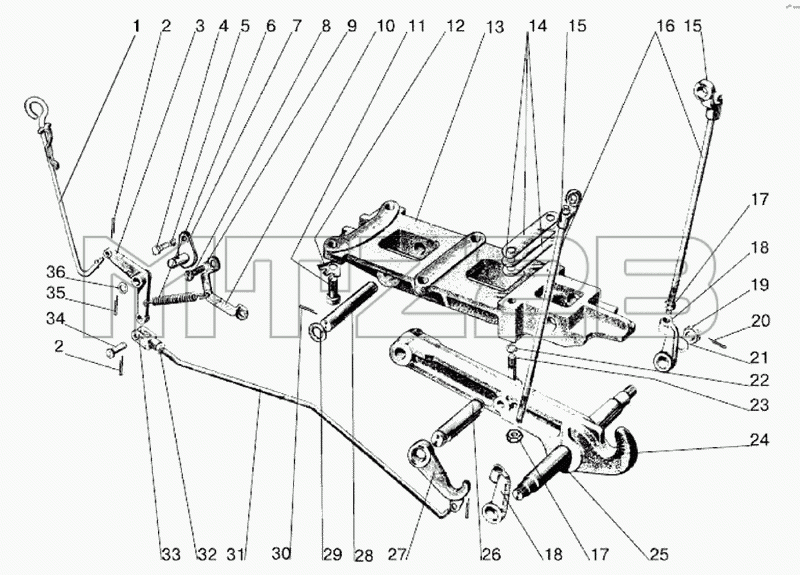

Каталог запасных частей к технике: МТЗ-510/512, 520/522. Крюк прицепной гидрофицированный
70-2807010-А-01
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2807010-А-01 | 70-2807010-А-01 | Крюк прицепной | |
| 1 | 70-2807080-Б | Рукоятка | |
| 2 | 3.2x18.019 | Шплинт | |
| 3 | 70-2807079 | Рычаг | |
| 4 | M10-6gx20.88.35.019 | Болт | |
| 5 | 10 ОТ | Шайба | |
| 6 | 50-1605152 | Пружина | |
| 7 | 70-1602120-Б | Фланец оси | |
| 8 | M16-6gx50.88.35.019 | Болт | |
| 9 | 16 ОТ | Шайба | |
| 10 | 70-2807081 | Кронштейн | |
| 11 | 40-3104021 | Болт | |
| 12 | 70-2807044 | Шайба | |
| 13 | 80-2807014 | Кронштейн | |
| 14 | 70-2807039-01 | Пластина 0,5 мм | |
| 14 | 70-2807039 | Пластина 1,0 мм | |
| 14 | 70-2807039-02 | Пластина 0,2 мм | |
| 15 | 70-2807051 | Серьга | |
| 16 | 70-2807052-Б | Винт тяги | |
| 17 | 40-3405062 | Гайка | |
| 18 | 70-2807053-Б | Гайка тяги | |
| 19 | М20х1.5-6Н.04.019 | Гайка | |
| 20 | 4x36.019 | Шплинт | |
| 21 | С20.01.019 | Шайба | |
| 22 | 18 ОТ | Шайба | |
| 23 | 80-2807026 | Болт | |
| 24 | 80-2807011 | Крюк | |
| 24 | 80-2807070 | Крюк с осью в сборе | |
| 25 | 50-2807016 | Ось крюка | |
| 26 | 70-2807047 | Ось | |
| 27 | 80-2807077 | Захват | |
| 28 | 50-2807013-Б | Ось | |
| 29 | 36-3503018 | Шайба | |
| 30 | 6.3x36.019 | Шплинт | |
| 31 | 80-2807040 | Тяга | |
| 31 | 80-2807043 | Тяга | |
| 32 | М12х1.25-61-1.04.019 | Гайка | |
| 33 | 50-3502203 | Вилка | |
| 34 | 12x32 | Палец | |
| 35 | 3.2x25.019 | Шплинт | |
| 36 | С 16.01.019 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
