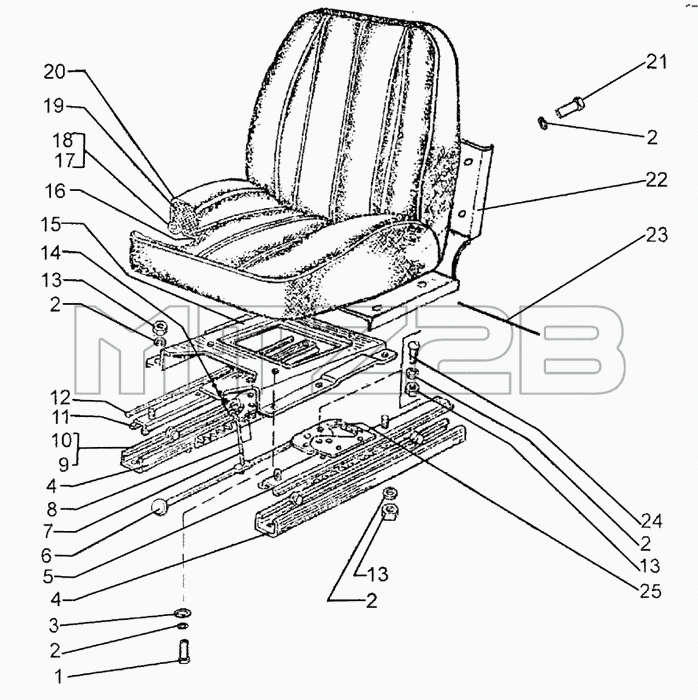

Каталог запасных частей к технике: МТЗ-510/512, 520/522. Сиденье оператора
1
2
2
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M8-6gx35.88.35.019 | Болт | |
| 2 | 8T | Шайба | |
| 3 | С 8.01.019 | Шайба | |
| 4 | 70-6804420 | Направляющая | |
| 5 | 70-6804410 | Направляющая | |
| 6 | 70-6804430 | Стопор | |
| 7 | 70-6804305 | Стяжка | |
| 8 | 70-6804432 | Стопор | |
| 9 | 010-015-30-2-3 | Кольцо | |
| 10 | 70-6804391 | Ролик | |
| 11 | 70-6804415 | Направляющая | |
| 12 | 70-6804394-Б | Пруток | |
| 13 | М8-6Н.6.019 | Гайка | |
| 14 | 70-6804393 | Пружина | |
| 15 | 70-6804014-А | Кронштейн | |
| 16 | 70-6803060 | Основание | |
| 17 | С 5.01.019 | Шайба | |
| 18 | 80-6809041 | Заклепка | |
| 19 | 80В-6804007 | Подушка | |
| 20 | 70-6803020 | Чехол | |
| 21 | М8-6gх16.88.35.019 | Болт | |
| 22 | 50-6800030 | Остов | |
| 23 | 70-6803012 | Ось | |
| 24 | 70-6804392 | Ось | |
| 25 | 70-6804393 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
