Каталог запчастей МТЗ и ММЗ

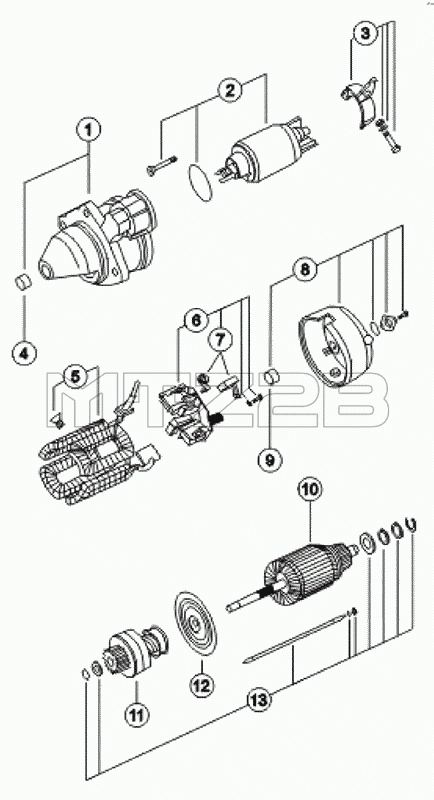

Каталог запасных частей к технике: МТЗ-510/512, 520/522. Стартер
AZJ3124
1
2
2
2
2
2
2
3
3
4
5
5
6
7
7
8
8
8
8
8
8
9
10
11
12
12
13
13
13
13
13
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AZJ3124 | AZJ3124 | Стартер | |
| 1 | 16 281.793 | Передняя крышка | |
| 2 | 16.670.154-01 | Реле в сборе | |
| 2 | 16.670.262 | Реле | |
| 2 | 16150.007 | Сердечник | |
| 2 | 15.200.058 | Пружина | |
| 2 | 707.002275 | Кольцо | |
| 2 | 16300.126 | Винт ВМ5х55 | |
| 3 | 15.300.191 | Болт специальный | |
| 3 | 16.901.700 | Рычаг | |
| 4 | 15.120.243 | Втулка подшипника | |
| 5 | 16.901.700 | Рычаг | |
| 5 | 15.300.191 | Болт специальный | |
| 6 | 16.903.908 | Щеткодержатель | |
| 7 | 15.200.243 | Пружина | |
| 7 | 16.770.083 | Щетка | |
| 8 | 15.300.710 | Винт М5х10 | |
| 8 | 15.400.056 | Кольцо уплотнительное | |
| 8 | 15.900.140 | Крышка | |
| 8 | 15.400.249 | Вставка | |
| 8 | 15120.155 | Втулка | |
| 8 | 16.283.449 | Задняя крышка | |
| 9 | 15.120.155 | Втулка подшипника | |
| 10 | 16.360.402 | Ротор | |
| 11 | 16.903.550 | Бендикс | |
| 12 | 15120.154 | Втулка | |
| 12 | 16.281.299 | Крышка средняя | |
| 13 | 15.300.028 | Шайба регулировочная | |
| 13 | 15.300.027 | Шайба регулировочная | |
| 13 | 15.401.009 | Шайба изоляционная | |
| 13 | М6 | Гайка | |
| 13 | D6 | Шайба | |
| 13 | 15.300.057 | Шпилька М6х213 | |
| 13 | 15.300.042 | Кольцо | |
| 13 | 15.200.007 | Кольцо пружинное | |
| 13 | 15.900.204 | Шайба стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
