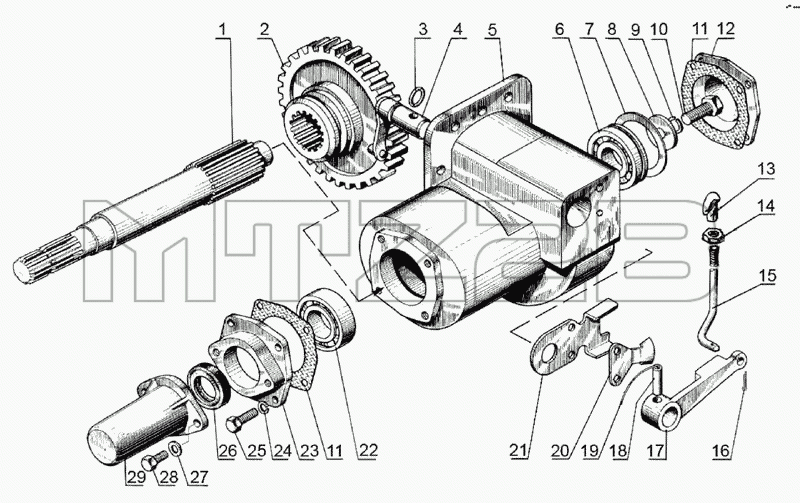

Каталог запасных частей к технике: МТЗ-510/512, 520/522. Вал отбора мощности боковой
50-4204010
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-4204010 | 50-4204010 | Вал отбора мощности боковой с 8-шлицевым хвостовиком в сборе | |
| 1 | 50-4204022 | Вал с 8-шлицевым хвостовиком | |
| 2 | Ф50-4204026 | Шестерня | |
| 3 | 020-025-30-1-4 | Кольцо | |
| 4 | 50-4204040-А | Валик | |
| 5 | 50-4204015-Б | Корпус | |
| 6 | 208А | Подшипник | |
| 7 | 72 | Кольцо | |
| 8 | 50-1601038 | Шайба нажимная | |
| 9 | 120Т | Шайба | |
| 10 | М12-6gх35.88.35.019 | Болт | |
| 11 | 50-1601091 | Прокладка | |
| 12 | 50-1601089 | Крышка подшипника | |
| 13 | 50-1310136-А | Рукоятка | |
| 14 | М8-6Н.6.019 | Гайка | |
| 15 | 80-4204042 | Тяга | |
| 16 | 3,2x18.019 | Шплинт | |
| 17 | 50-4204034 | Рычаг | |
| 18 | А.10х40.65ГХим.Фос.прм. | Штифт | |
| 19 | 1,6-О-С | Проволока | |
| 20 | 50-4204036-Б | Пластина | |
| 21 | 50-4204038 | Пластина | |
| 22 | 6-50306К | Подшипник | |
| 23 | 50-4204024 | Крышка | |
| 24 | 8Т | Шайба | |
| 25 | М8-6gх25.88.35.019 | Болт | |
| 26 | 2.2-38x58-1 | Манжета | |
| 27 | С8.01.019 | Шайба | |
| 28 | М8-6gх16.88.35.019 | Болт | |
| 29 | 50-4202065-А | Колпак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
