Каталог запасных частей к технике: МТЗ-570. Кабина трактора. Крылья задние
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

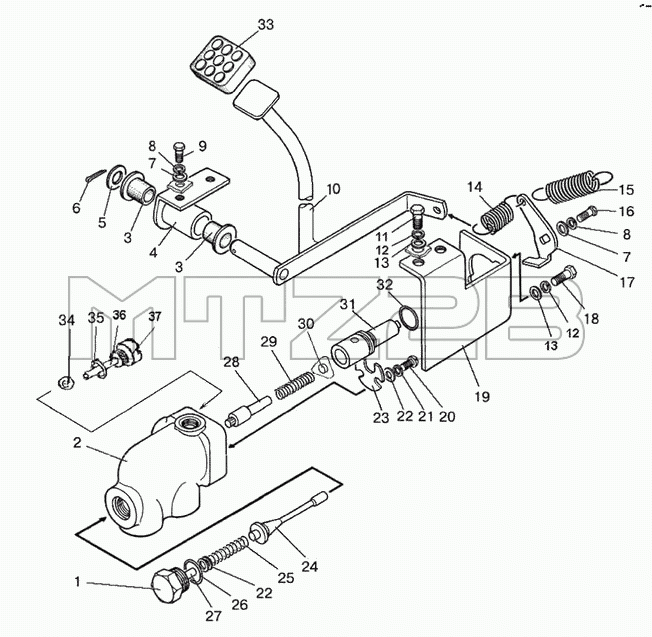

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4803150 | 80-4803150 | Управление блокировкой | |
| 80-4801200-Б | 80-4801200-Б | Кран блокировки | |
| 1 | 80-4801222-Б | Пробка | |
| 2 | 80-4801211-Б | Корпус крана | |
| 3 | 50-4607082-А | Втулка | |
| 4 | 80-4802020 | Кронштейн | |
| 5 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 6 | 2,5x16.019 | Шплинт | |
| 7 | С6.01.019 | Шайба | |
| 8 | 6Т | Шайба | |
| 9 | М6-6gx14.88.35.019 | Болт | |
| 10 | 80-4803170 | Педаль | |
| 11 | М8-6gx16.88.35.019 | Болт | |
| 12 | 8Т | Шайба | |
| 13 | С8.01.019 | Шайба | |
| 14 | 70-4616033 | Пружина | |
| 15 | 50-3502068 | Пружина | |
| 16 | М6-6gx16.88.35.019 | Болт | |
| 17 | 80-4801216-Б | Рычаг | |
| 18 | М8-6gx20.88.35.019 | Болт | |
| 19 | 80-4803151 | Кронштейн | |
| 20 | В.М5-6gx10.58.019 | Винт | |
| 21 | 5Т | Шайба | |
| 22 | С5.01.019 | Шайба | |
| 23 | 80-4801217-Б | Стопор | |
| 24 | 80-4801213-Б | Клапан | |
| 25 | 50-4609054 | Пружина | |
| 26 | 017-022-30-1-4 | Кольцо | |
| 27 | 80-4801221-Б | Упор | |
| 28 | 80-4801223 | Направляющая | |
| 29 | 70-4609037 | Пружина | |
| 30 | 80-4801226 | Клапан | |
| 31 | 80-4801212-Б | Золотник крана | |
| 32 | 012-016-25-2-4 | Кольцо | |
| 33 | А13.38.002 | Накладка | |
| 34 | 7,938-100 | Шарик | |
| 35 | 007-011-25-2-2 | Кольцо | |
| 36 | 80-4801224 | Упор | |
| 37 | 80-4801214-Б | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
