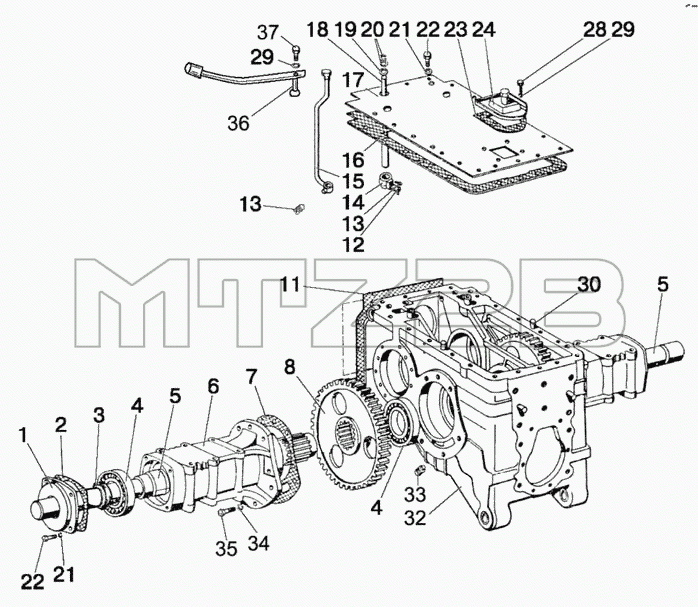

Каталог запасных частей к технике: МТЗ-570. Корпус заднего моста,конечная передача
70-2401010
70-2401010-01
70-2401010-04
952M-2401010
1
2
3
4
4
5
5
6
6
6
6
7
8
11
12
13
13
14
15
16
17
18
18
19
20
21
21
22
22
23
24
28
29
29
30
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2401010 | 70-2401010 | Задний мост в сборе | |
| 70-2401010-01 | 70-2401010-01 | Мост задний | |
| 70-2401010-04 | 70-2401010-04 | Мост задний | |
| 952M-2401010 | 952M-2401010 | Мост задний | |
| 50-2407030 | 50-2407030 | Крышка рукава с манжетой и кольцом в сборе | |
| 1 | 50-2407028 | Крышка | |
| 2 | 50-2407029 | Прокладка | |
| 3 | 2.2-80x105-1 | Манжета | |
| 4 | 217А | Подшипник | |
| 5 | 50-2407082-A-01 | Полуось | |
| 6 | 50-2407018-A2 | Рукав полуоси | |
| 6 | 50-2407018-A-01 | Рукав полуоси | |
| 6 | 50-2407020-A-01 | Рукав полуоси | |
| 6 | 50-2407020-A1 | Рукав полуоси | |
| 7 | 50-2407031-Б | Прокладка | |
| 8 | 50-2407122 | Шестерня ведомая | |
| 11 | 50-2401016-Б | Прокладка | |
| 12 | 1,6-О-С | Проволока | |
| 13 | 36-1702110 | Винт установочный | |
| 14 | 50-2401020 | Поводок | |
| 15 | 80-2401050 | Стойка | |
| 16 | 50-2401025-А | Прокладка | |
| 17 | 70-2401024 | Крышка | |
| 18 | 50-2401040 | Валик управления в сборе | |
| 18 | 50-2401019-Б | Валик управления | |
| 19 | 020-025-30-1-4 | Кольцо | |
| 20 | 50-2401031 | Шайба | |
| 21 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 22 | M12-6gx30.88.35.019 | Болт | |
| 23 | 50-2401027-А | Прокладка | |
| 24 | 50-2401060-А | Крышка с сапуном в сборе | |
| 28 | М8-6gx16.88.35.019 | Болт | |
| 29 | 8Т | Шайба | |
| 30 | Д01-015 | Штифт установочный | |
| 32 | 50-2401015-01 | Корпус | |
| 33 | 70-1701300 | Пробка | |
| 34 | 16ОТ | Шайба ОСТ 37.001.115-75 | |
| 35 | М16-6gx50.88.35.019 | Болт | |
| 36 | 85-2401080-А | Рычаг | |
| 37 | М8-6gx55.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
