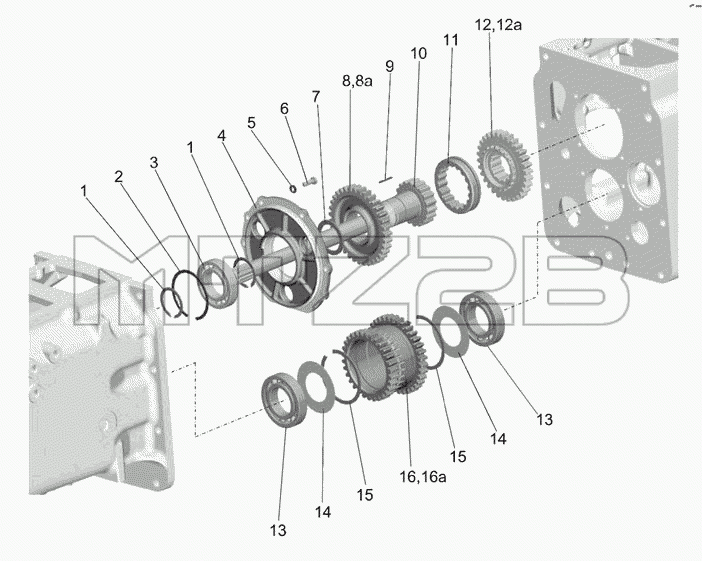

Каталог запасных частей к технике: МТЗ-570. Механический понижающий редуктор/механический ускоритель
1
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1721020 | 70-1721020 | Вал с крышкой | |
| 50-1721041 | 50-1721041 | Шестерня | |
| 50-1721040 | 50-1721040 | Шестерня | |
| 50-1721020 | 50-1721020 | Вал муфты с крышкой | |
| 1 | 2С55 | Кольцо | |
| 2 | 2С100 | Кольцо | |
| 3 | 211АУШ1 | Подшипник | |
| 4 | 70-1721022 | Крышка опорная | |
| 5 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 6 | M10-6gx25.88.35.019 | Болт | |
| 7 | 70-1721023 | Шайба упорная | |
| 8 | 70-1721031 | Шестерня | |
| 8 | 50-1721031 | Шестерня | |
| 9 | 4x34,8А3 | Ролик | |
| 10 | 70-1721113-А | Вал силовой передачи | |
| 11 | 70-1721045 | Муфта | |
| 12 | 70-1721025 | Шестерня понижающего редуктора | |
| 12 | 50-1721025 | Шестерня | |
| 13 | 212АУШ1 | Подшипник | |
| 14 | 70-1721318 | Шайба маслоотражательная | |
| 15 | 2С110 | Кольцо | |
| 16 | 70-1721041 | Шестерня редуктора | |
| 16 | 70-1721040 | Шестерня редуктора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
