Каталог запчастей МТЗ и ММЗ

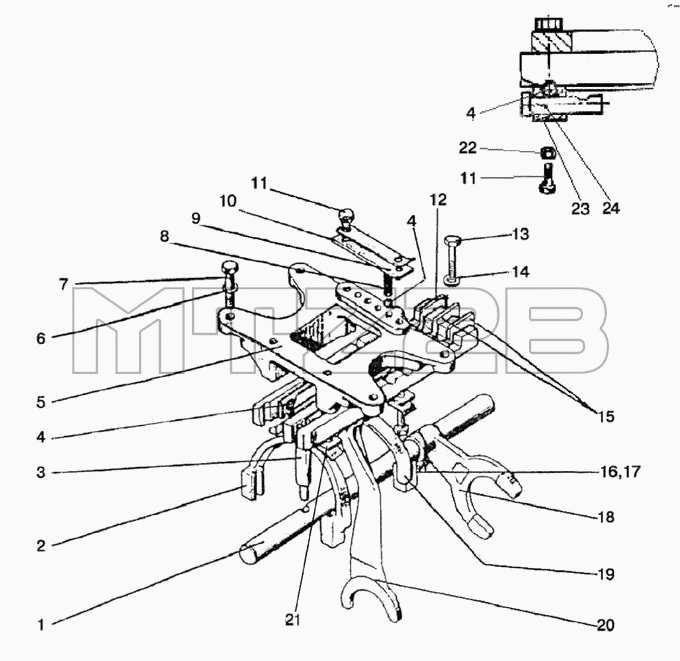

Каталог запасных частей к технике: МТЗ-570. Механизм управления синхронизированной КП, корпус вилок
922-1702080
922-1702080-01
922-1702080-02
74-1702080
74-1702080-01
74-1702080-02
1
2
3
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 922-1702080 | 922-1702080 | Корпус | |
| 922-1702080-01 | 922-1702080-01 | Корпус вилок | |
| 922-1702080-02 | 922-1702080-02 | Корпус вилок | |
| 74-1702080 | 74-1702080 | Корпус | |
| 74-1702080-01 | 74-1702080-01 | Корпус вилок | |
| 74-1702080-02 | 74-1702080-02 | Корпус вилок | |
| 1 | 50-1702063 | Валик | |
| 2 | 74-1702096 | Вилка переключения 2-й и 3-йпередач | |
| 3 | 74-1702095 | Поводок | |
| 3 | 922-1702095 | Поводок | |
| 4 | 10,0-60 | Шарик ГОСТ 3722-81 | |
| 5 | 50-1702085 | Корпус вилок | |
| 6 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 7 | M10-6gx30.88.35.019 | Болт | |
| 8 | 50-1702148-А | Пружина фиксатора | |
| 9 | 50-1702081 | Планка вилок переключения | |
| 10 | 50-1702107-А | Пластина стопорная | |
| 11 | M10-6gx25.88.35.019 | Болт | |
| 12 | 74-1702040 | Пластина | |
| 13 | 50-1702092 | Болт призонный М12х42 | |
| 14 | 120Т | Шайба | |
| 15 | 50-1702083 | Планка замковая | |
| 16 | 36-1702110 | Винт установочный | |
| 17 | 1,6-О-С | Проволока | |
| 18 | 50-1702028 | Вилка переключения редуктора | |
| 19 | 74-1702116 | Вилка 4-й и 5-й передач | |
| 20 | 74-1702086 | Вилка 1-й передачи и заднего хода | |
| 21 | 74-1702081 | Планка | |
| 22 | 50-1702107 | Шайба | |
| 23 | 74-1702201 | Корпус | |
| 24 | 74-1702202 | Поводок | |
| 24 | 74-1702202-01 | Поводок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
