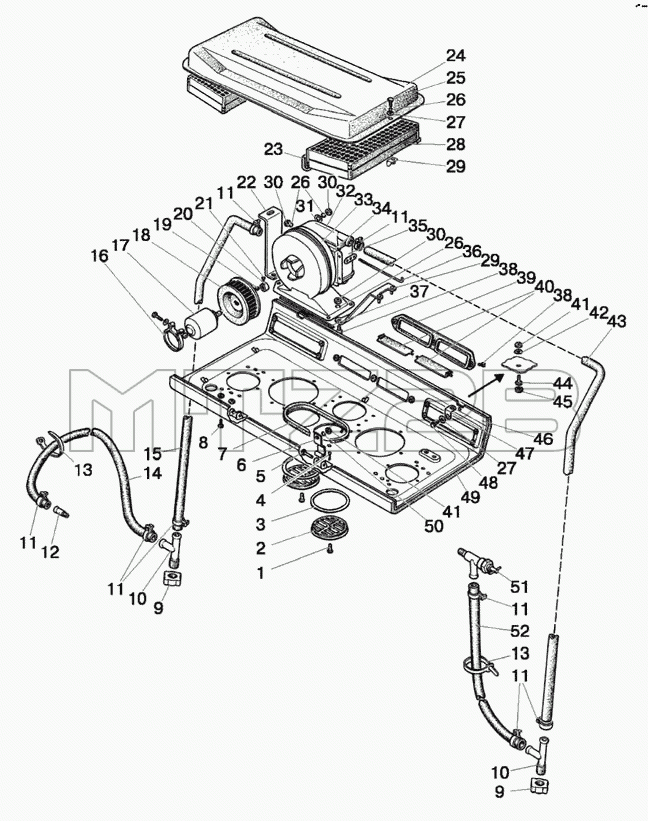

Каталог запасных частей к технике: МТЗ-570. Отопитель. Арматура отопителя
80-8101720
80-8101830
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
27
28
29
29
30
30
30
31
32
33
34
35
36
37
38
38
39
40
41
41
42
43
44
45
46
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8101720 | 80-8101720 | Отопитель в сборе | |
| 80-8101830 | 80-8101830 | Арматура отопителя | |
| 1 | 6x18 | Палец | |
| 2 | 150.95.301 | Воздухораспределитель | |
| 3 | 80-8100013 | Накладка | |
| 4 | 2x12.019 | Шплинт | |
| 5 | 50-8400031 | Ось | |
| 6 | 80-8100048 | Петля | |
| 7 | 80-8101714-07 | Уплотнитель | |
| 8 | B.M6-6gx20.58.019 | Винт | |
| 9 | 80-8100052 | Пробка | |
| 10 | 80-8100051 | Тройник | |
| 11 | xC-23 | Хомут | |
| 12 | 80-8100023 | Штуцер | |
| 13 | 80-3723045-01 | Манжета | |
| 14 | 80-8102015-02 | Шланг L=1840 мм | |
| 15 | 80-8101015 | Шланг | |
| 16 | xC-76 | Хомут | |
| 17 | 9742.3730 | Электродвигатель | |
| 18 | 80-8104034 | Ротор | |
| 19 | M4-6H.6.019 | Гайка | |
| 20 | 80-8104039 | Кольцо | |
| 21 | B.M4-6gx10.58.019 | Винт | |
| 22 | 80-8101721 | Растяжка | |
| 23 | 80-8101714-04 | Уплотнитель | |
| 24 | 80-8101760 | Крышка | |
| 25 | M6-6gx20.58.35.019 | Болт | |
| 26 | 6T | Шайба | |
| 27 | С6.01.019 | Шайба | |
| 28 | 80-8104070 | Фильтр | |
| 29 | 80-8101820 | Подвеска | |
| 30 | М6-6Н.6.019 | Гайка | |
| 31 | С6.01.019 | Шайба | |
| 32 | 70У-8101070-А | Радиатор отопителя | |
| 33 | 80-8101730-А | Кожух | |
| 34 | ПР32-06 | Уплотнитель | |
| 35 | 80-8101800 | Коробка | |
| 36 | 80-3703046-А | Шпилька | |
| 37 | 80-8100014 | Стержень | |
| 38 | В.М6-6gx16.58.019 | Винт | |
| 39 | 80-8100011-Б | Крышка | |
| 40 | 80-8100012 | Заслонка | |
| 41 | М8-6Н.6.019 | Гайка | |
| 42 | С8.01.019 | Шайба | |
| 43 | 80-8102015 | Шланг L=700 мм | |
| 44 | М8-6gx35.88.35.019 | Болт | |
| 45 | А30.04.017-01 | Колпачок | |
| 46 | 80-8100100 | Панель | |
| 46 | 80-8101810 | Панель | |
| 47 | 70-6702111 | Угольник | |
| 48 | М8-6gx16.88.35.019 | Болт | |
| 49 | 80-8101713 | Обивка | |
| 50 | 8Т | Шайба | |
| 51 | ВС-11 | Кран | |
| 52 | 80-8102015-03 | Шланг L=500 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
