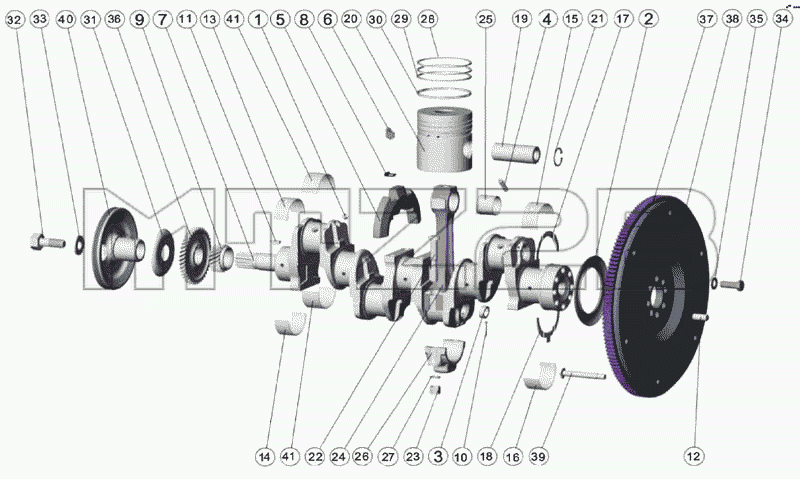

Каталог запасных частей к технике: МТЗ-570. Поршни и шатуны. Коленчатый вал. Маховик
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
20
20
20
20
20
20
20
20
20
21
22
22
23
24
25
26
27
28
28
28
28
28
29
29
29
30
30
30
31
32
33
34
35
36
36
37
38
39
40
41
41
41
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1005015-Б-04 | 240-1005015-Б-04 | Вал коленчатый | |
| 240-1004010-А-32 | 240-1004010-А-32 | Поршень с шатуном | |
| 240-1004010-А-31 | 240-1004010-А-31 | Поршень с шатуном | |
| 240-1004010-А-30 | 240-1004010-А-30 | Поршень с шатуном | |
| 240-1004010-А-24 | 240-1004010-А-24 | Поршень с шатуном | |
| 240-1004010-А-29 | 240-1004010-А-29 | Поршень с шатуном | |
| 240-1004010-А-28 | 240-1004010-А-28 | Поршень с шатуном | |
| 240-1004010-А-27 | 240-1004010-А-27 | Поршень с шатуном | |
| 240-1004010-А-26 | 240-1004010-А-26 | Поршень с шатуном | |
| 240-1004010-А-25 | 240-1004010-А-25 | Поршень с шатуном | |
| 240-1004010-А-23 | 240-1004010-А-23 | Поршень с шатуном | |
| 240-1004010-А-22 | 240-1004010-А-22 | Поршень с шатуном | |
| 240-1004010-А-18 | 240-1004010-А-18 | Поршень с шатуном | |
| 240-1004010-А-19 | 240-1004010-А-19 | Поршень с шатуном | |
| 240-1004010-А-20 | 240-1004010-А-20 | Поршень с шатуном | |
| 240-1004010-А-33 | 240-1004010-А-33 | Поршень с шатуном | |
| А23.01-81-240СБАСН1 | А23.01-81-240СБАСН1 | Комплект коренных вкладышей | |
| А23.01-81-240ТсбН1 | А23.01-81-240ТсбН1 | Комплект коренных вкладышей | |
| 242-1005015 | 242-1005015 | Вал коленчатый | |
| 240-1005014 | 240-1005014 | Вал коленчатый в сборе | |
| 240-1005131-Г | 240-1005131-Г | Шкив (одноручьевой) | |
| 240-1004100 | 240-1004100 | Шатун в сборе | |
| 240-1005115 | 240-1005115 | Маховик | |
| 240-1005115-08 | 240-1005115-08 | Маховик | |
| 240-1004010-А-34 | 240-1004010-А-34 | Поршень с шатуном | |
| 240-1004010-А-21 | 240-1004010-А-21 | Поршень с шатуном | |
| 240-1004010-А-35 | 240-1004010-А-35 | Поршень с шатуном | |
| 240-1005122 | 240-1005122 | Палец | |
| 240-1005115-А-08/-А1-08 | 240-1005115-А-08/-А1-08 | Маховик | |
| 1 | 50-1005021-А | Заглушка | |
| 2 | 50-1005043 | Маслоотражатель | |
| 3 | 50-1005157-В | Заглушка | |
| 4 | 50-1005191-А | Трубка | |
| 5 | 240-1005017 | Противовес | |
| 6 | 240-1005018 | Болт | |
| 7 | 240-1005020-Б1 | Вал коленчатый | |
| 8 | 240-1005024 | Пластина стопорная | |
| 9 | 240-1005030-А1 | Шестерня распределения коленчатого вала | |
| 10 | 4x22 | Шплинт | |
| 11 | 6x9 | Шпонка | |
| 12 | 50-1005019 | Штифт | |
| 12 | А23.01-81-240сб.АС | Комплект коренных вкладышей | |
| 12 | А23.01-81-240Т | Вкладыши коренные | |
| 13 | А23.01-8116 | Вкладыш коренной | |
| 13 | А23.01-81.037 | Вкладыш коренной | |
| 14 | А23.01-81.038 | Вкладыш коренной | |
| 14 | А23.01-8117 | Вкладыш коренной | |
| 15 | А23.01-81.040 | Вкладыш коренной | |
| 15 | А23.01-8118 | Вкладыш коренной | |
| 16 | А23.01-8119 | Вкладыш коренной | |
| 16 | А23.01-81.039 | Вкладыш коренной | |
| 17 | А23.01-10401 | Полукольцо | |
| 18 | А23.01-10403 | Полукольцо | |
| 19 | 50-1004042-А1 | Палец поршневой | |
| 20 | K.343N-3 | Поршень | |
| 20 | А260-1004021-Е | Поршень | |
| 20 | 260-1004021-Е-02 | Поршень | |
| 20 | 260-1004021-Е-01 | Втулка верхней головки шатуна | |
| 20 | 240-1004021-Д-03 | Поршень | |
| 20 | 240-1004021-Д-01 | Поршень | |
| 20 | 240-1004021-Д | Поршень | |
| 20 | 240-1004021-Д-02 | Поршень | |
| 20 | 240-1004021-Д-04 | Поршень | |
| 20 | 260-1004021-Е | Втулка верхней головки шатуна | |
| 20 | 240-1004021-Д-05 | Поршень | |
| 21 | 240-1004022 | Кольцо стопорное | |
| 22 | 50-1004182-А1 | Болт | |
| 22 | 50-1004182-А2 | Болт шатунный | |
| 23 | 50-1004188 | Гайка | |
| 24 | 240-1004112 | Шатун | |
| 25 | 240-1004115-А | Втулка | |
| 26 | 240-1004125 | Крышка шатуна | |
| 27 | 245-1004190 | Шайба | |
| 28 | 24-110-30-01 | Кольцо компрессионное | |
| 28 | 260-1004062 | Кольцо компрессионное | |
| 28 | 14-110-30-02 | Кольцо компрессионное | |
| 28 | 240-1004062 | Кольцо компрессионное | |
| 28 | СТ240-1004062 | Кольцо компрессионное | |
| 29 | СТ260-1004063 | Кольцо компрессионное | |
| 29 | 30-110-25-02 | Кольцо компрессионное | |
| 29 | 260-1004063 | Кольцо компрессионное | |
| 30 | СТ260-1004080 | Кольцо маслосъемное | |
| 30 | 260-1004080 | Кольцо маслосъемное | |
| 30 | 64-110-50-02 | Кольцо маслосъемное | |
| 31 | 50-1005042 | Маслоотражатель | |
| 32 | 50-1005054 | Болт | |
| 33 | 50-1005055-А | Шайба | |
| 34 | 50-1005127-А | Болт | |
| 35 | 48-1002318 | Шайба | |
| 36 | 240-1005033-01 | Шестерня | |
| 36 | 240-1005033-А-01 | Шестерня привода масляного насоса ведущая | |
| 37 | 240-1005114-А | Маховик | |
| 38 | Венецмаxовика | Венец маховика | |
| 39 | 50-1005121-А | Венец маховика | |
| 40 | 240-1005120 | Маховик | |
| 41 | А23.01-74-240ТсбН1 | Вкладыш шатунный | |
| 41 | А23.01-74-240сбАСН1 | Вкладыш шатунный | |
| 41 | А23.01-7403 | Вкладыш шатунный | |
| 41 | А23.01-74.014 | Вкладыш |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
