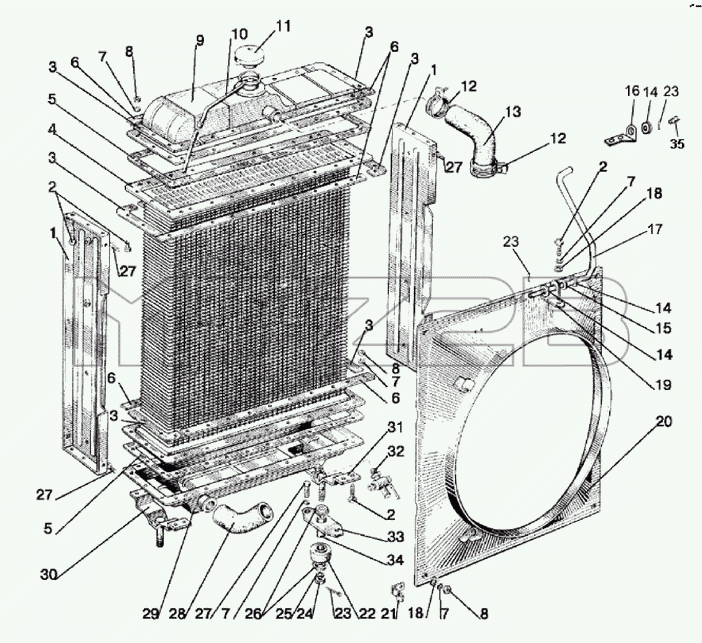

Каталог запасных частей к технике: МТЗ-570. Радиатор водяной. Подвеска радиатора водяного
70У.13.01.010
1
1
2
2
2
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
8
8
8
9
10
11
12
12
13
14
14
14
15
16
17
18
18
19
20
21
22
23
23
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70У.13.01.010 | 70У.13.01.010 | Радиатор водяной | |
| 1 | 70У.13.01.126-1 | Стойка радиатора | |
| 2 | M8-6gx25.88.35.019 | Болт | |
| 3 | 70У.13.01.255 | Накладка угловая | |
| 4 | 70У.13.01.020 | Сердцевина радиатора | |
| 5 | 70У.13.01.169 | Прокладка | |
| 6 | 70У.13.01.256 | Накладка | |
| 7 | 8T | Шайба | |
| 8 | М8-6Н.6.019 | Гайка | |
| 9 | 70У.13.01.055-7 | Бак верхний | |
| 10 | 70-1301158 | Трубка пароотводящая | |
| 11 | А21.01.270 | Крышка тип 1 | |
| 12 | XС-46 | Хомут | |
| 13 | 70-1303001 | Шланг | |
| 14 | С8.01.019 | Шайба | |
| 15 | 85-1302071 | Амортизатор | |
| 16 | 1520-1302072 | Кронштейн | |
| 17 | 90-1302003 | Растяжка | |
| 18 | С8.01.019 | Шайба | |
| 19 | 80-1302012-А | Кронштейн | |
| 20 | 70-1309080 | Кожух | |
| 21 | 48-1104016 | Хомутик | |
| 22 | 70У.13.02.018 | Амортизатор | |
| 23 | 3,2x18.019 | Шплинт | |
| 24 | М12-6Н.6.019 | Гайка | |
| 25 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 26 | С12.01.019 | Шайба | |
| 27 | M8-6gx16.88.35.019 | Болт | |
| 28 | 50-1303062-Б2 | Шланг | |
| 29 | 70У.13.01.075 | Бак нижний | |
| 30 | 70У.13.01.190 | Опора левая | |
| 31 | 70У.13.01.180 | Опора правая | |
| 32 | Кр2-1305000 | Края | |
| 33 | 70У.13.02.016 | Планка | |
| 34 | 70У.13.02.015 | Втулка | |
| 35 | 90-1302004 | Трубка |
