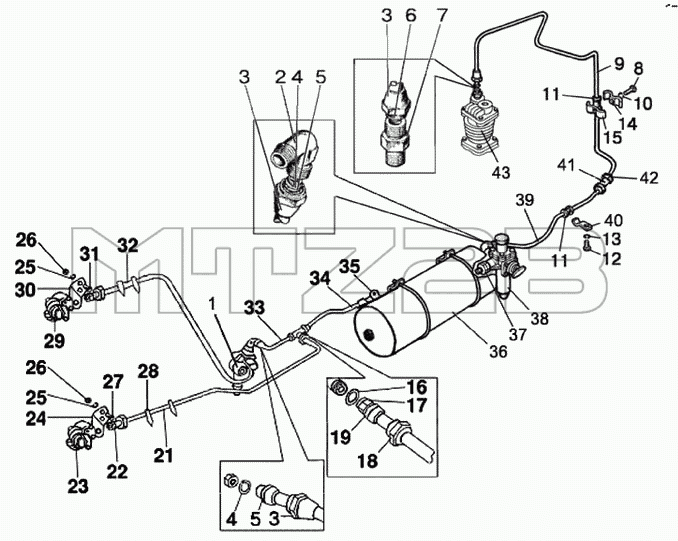

Каталог запасных частей к технике: МТЗ-570. Трубопроводы и арматура двухпроводного пневмопривода тормозов прицепа
1025М-3506505-04
1025-3506560-01
1021-3506020
1
1
2
3
3
3
4
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1025М-3506505-04 | 1025М-3506505-04 | Пневмопривод | |
| 1025-3506560-01 | 1025-3506560-01 | Трубопровод | |
| 1021-3506020 | 1021-3506020 | Трубопровод | |
| 1 | 80-3514010-02 | Кран тормозной | |
| 1 | А29.351.4010-02 | Кран тормозной | |
| 2 | 70-3513015 | Угольник | |
| 3 | 70-1405013 | Шланг | |
| 4 | 70-3521035 | Штуцер | |
| 5 | 70-3506023 | Гайка накидная | |
| 6 | 80-3506024 | Муфта | |
| 7 | 70-3506022 | Штуцер | |
| 8 | M8-6gx30.88.35.019 | Болт | |
| 9 | 80-3506221 | Трубопровод | |
| 10 | 70-1405013 | Шланг | |
| 11 | 70-3506027 | Втулка | |
| 12 | M8-6gx16.88.35.019 | Болт | |
| 13 | 8T | Шайба | |
| 14 | 70-3407146 | Планка | |
| 15 | 70-3407144 | Планка | |
| 16 | 012-015-19-2-4 | Кольцо | |
| 17 | 1522-3506022 | Нипель | |
| 18 | 1522-3506024 | Муфта | |
| 19 | 1522-3506023 | Гайка | |
| 21 | 1025-3506561-01 | Трубка | |
| 22 | 1522-4521513 | Штуцер | |
| 23 | 64226-3521110 | Головка соединительная | |
| 24 | 1025-3521511 | Кронштейн | |
| 25 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 26 | М10-6Н.6.019 | Гайка | |
| 27 | M10-6gx25.88.35.019 | Болт | |
| 28 | 80-3723045-01 | Манжета | |
| 29 | 64226-3521111 | Головка соединительная | |
| 30 | 1025-3521512 | Кронштейн | |
| 31 | В.М8-6gx25.58.019 | Винт | |
| 32 | 1025-3506561-01 | Трубка | |
| 33 | 1025-3506550 | Трубопровод | |
| 34 | 1025-3506561 | Трубка | |
| 35 | 80-3513025 | Тройник | |
| 36 | 80-3513010 | Баллон | |
| 37 | 80-3512006 | Контргайка | |
| 38 | 80-3512010 | Регулятор давления | |
| 38 | А29.51.000Б | Регулятор давления | |
| 39 | 80x-3506041 | Трубопровод | |
| 40 | 70-6804011 | Держатель | |
| 41 | 70-1405013 | Шланг | |
| 42 | XС-21 | Хомут | |
| 42 | 16-25/9-C6W«НОРМА» | Хомут | |
| 43 | А29.01.000 | Компрессор в сборе | |
| 43 | А29.05.000-В | Компрессор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
