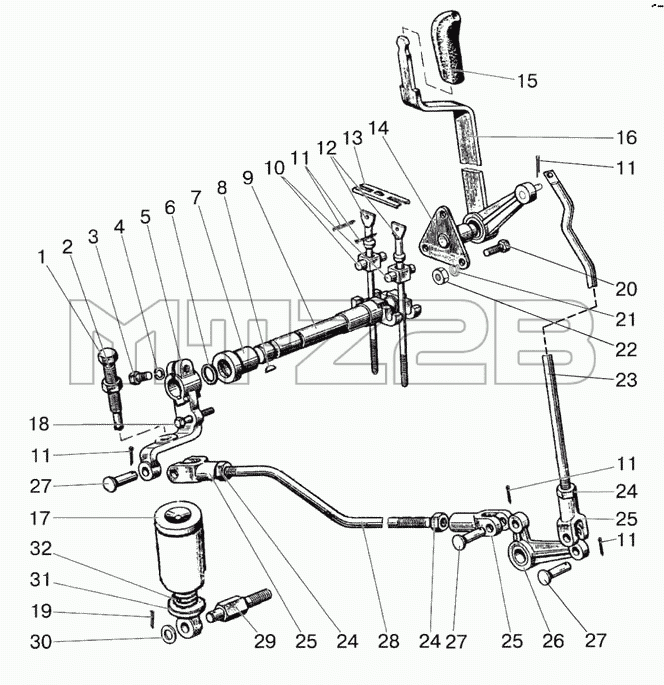

Каталог запасных частей к технике: МТЗ-570. Управление задним валом отбора мощности
80В-4216010
920-4216200
1
2
3
4
5
6
7
8
9
9
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
25
25
26
27
27
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80В-4216010 | 80В-4216010 | Управление задним ВОМ | |
| 920-4216200 | 920-4216200 | Управление задним ВОМ | |
| 80В-4216095-А | 80В-4216095-А | Тяга | |
| 1 | 70-4216023-А | Болт | |
| 2 | М16-6Н.6.019 | Гайка | |
| 3 | M12-6gx35.88.35.019 | Болт | |
| 4 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 5 | 50-4216022-А | Рычаг | |
| 6 | 025-030-30-1-4 | Кольцо | |
| 7 | 50-4216024 | Втулка | |
| 8 | СШ-611 | Шпонка | |
| 9 | 50-4216070-Б | Валик управления с осью в сборе | |
| 9 | 50-4216018 | Валик | |
| 10 | 50-4216034 | Ось | |
| 11 | 3,2x18.019 | Шплинт | |
| 12 | 70-4216028 | Винт | |
| 13 | 80-4216039 | Стопор | |
| 14 | 80В-4216105 | Кронштейн | |
| 15 | А13.17.000-01 | Рукоятка | |
| 16 | 85-4216100-Б | Рычаг | |
| 17 | 70-4216015 | Крышка | |
| 18 | M10-6gx60.88.35.019 | Болт | |
| 19 | 4x36.019 | Шплинт | |
| 20 | М8-6gx16.88.35.019 | Болт | |
| 21 | 8Т | Шайба | |
| 22 | М8-6Н.6.019 | Гайка | |
| 23 | 80-4216060 | Тяга 80-4216043 в сборе | |
| 23 | 80В-4216091-А | Тяга | |
| 24 | М12x1,25-6Н.6.019 | Гайка | |
| 25 | 50-3502203 | Вилка | |
| 26 | 80-4216050 | Рычаг 80-4216057со втулкой в сборе | |
| 27 | 12x32 | Палец | |
| 28 | 80-4216043 | Тяга | |
| 28 | 920-4216205 | Тяга | |
| 29 | 70-4216048-Б | Болт | |
| 30 | 16ОТ | Шайба ОСТ 37.001.115-75 | |
| 31 | 70-4216013 | Стакан | |
| 32 | 70-4216011 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
