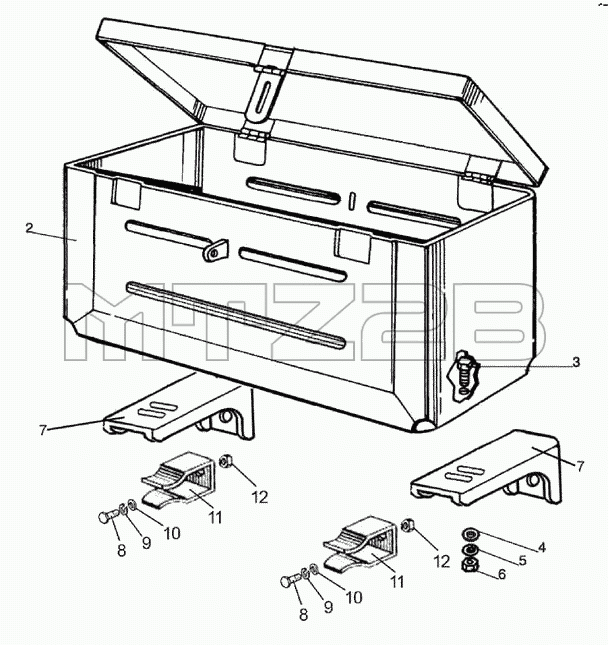

Каталог запасных частей к технике: МТЗ-570. Ящик инструментальный
80-6700170
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-6700170 | 80-6700170 | Установка ящика инструментального | |
| 2 | 70-3919110 | Ящик | |
| 3 | M8-6gx16.88.35.019 | Болт | |
| 4 | С8.01.019 | Шайба | |
| 5 | 8Т | Шайба | |
| 6 | М8-6Н.6.019 | Гайка | |
| 7 | 80-3919106 | Кронштейн | |
| 8 | M16-6gx40.88.35.019 | Болт | |
| 9 | 16ОТ | Шайба ОСТ 37.001.115-75 | |
| 10 | С16.01.019 | Шайба | |
| 11 | 50-3913214 | Зажим | |
| 12 | М16-6Н.6.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
