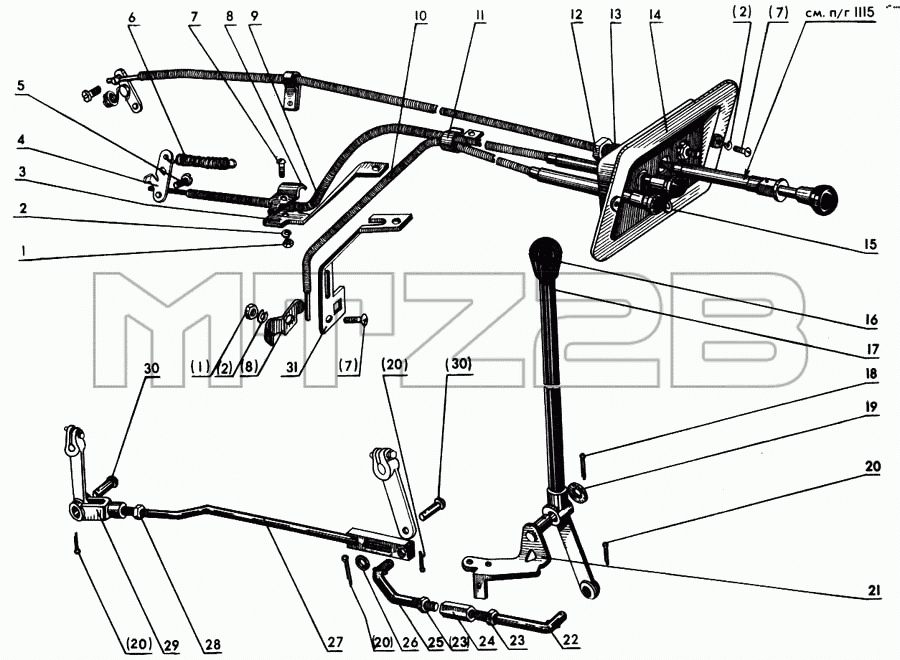

Каталог запасных частей к технике: МТЗ-80. Дистанционное управление
1
1
2
2
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
23
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70Л-1024280 | 70Л-1024280 | Держатель в сборе | |
| 70Л-1024250 | 70Л-1024250 | Кронштейн в сборе | |
| 70Л-1024260 | 70Л-1024260 | Рычаг в сборе с болтом | |
| 70Л-1024290 | 70Л-1024290 | Тяга бендикса в сборе | |
| 70Л-1024270 | 70Л-1024270 | Тяга в сборе с гайкой, вилкой и пальцем | |
| 70Л-1024005 | 70Л-1024005 | Установка запуска в сборе | |
| 1 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 2 | Шайба 6Т.65Г.06 ОСТ 37.001.115-74 | Шайба 6Т.65Г.06 ОСТ 37.001.115-74 | |
| 3 | 70Л-1024213 | Кронштейн | |
| 4 | 70Л-1024208-Б | Рычаг | |
| 5 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 | |
| 6 | 50-1310158-Б | Пружина | |
| 7 | Винт М6-6пх12.58.019 ГОСТ 17473-72 | Винт М6-6пх12.58.019 ГОСТ 17473-72 | |
| 8 | 70Л-1024216 | Хомут | |
| 9 | 70Л-1024315 | Трос управления | |
| 10 | 70Л-1024300 | Трос управления | |
| 11 | 50-3723021 | Скоба | |
| 12 | Гайка М12.6Нх1,25.58.016 ГОСТ 5915-70 | Гайка М12.6Нх1,25.58.016 ГОСТ 5915-70 | |
| 13 | Шайба 12.01.019 ГОСТ 11371-78 | Шайба 12.01.019 ГОСТ 11371-78 | |
| 14 | 70Л-1024240 | Щиток управления | |
| 15 | 70Л-1024223 | Упор | |
| 16 | 50-4607107-Б | Рукоятка | |
| 17 | 70Л-1024140 | Рычаг | |
| 18 | Шплинт 4х25 ГОСТ 397-66 | Шплинт 4х25 ГОСТ 397-66 | |
| 19 | Шайба 16.01.019 ГОСТ 11371-78 | Шайба 16.01.019 ГОСТ 11371-78 | |
| 20 | Шплинт 3,2х18.001 ГОСТ 397-66 | Шплинт 3,2х18.001 ГОСТ 397-66 | |
| 21 | 70Л-1024230 | Кронштейн | |
| 22 | 70Л-1024217 | Тяга бендикса задняя | |
| 23 | Гайка М10.2.6.016 ГОСТ 5915-70 | Гайка М10.2.6.016 ГОСТ 5915-70 | |
| 24 | 70Л-1024212 | Муфта регулировочная | |
| 25 | 70Л-1024218-В | Тяга бендикса передняя | |
| 26 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 27 | 50Л-1024270 | Тяга муфты | |
| 28 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 29 | А20-213-А | Вилка | |
| 30 | А61-030-А | Палец | |
| 31 | 70Л-1024113 | Держатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
