Каталог запчастей МТЗ и ММЗ

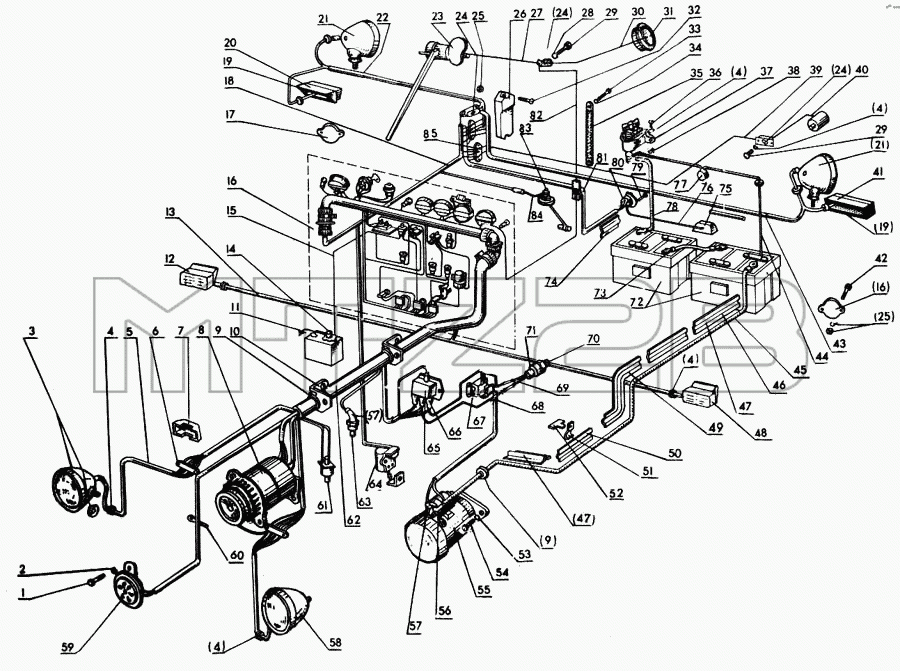

Каталог запасных частей к технике: МТЗ-80. Электрооборудование (МТЗ-80/82)
1
2
3
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
21
22
23
24
24
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 70-3723028 | 70-3723028 | Желоб | |
| 50-3711038 | 50-3711038 | Опора фары | |
| 1 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 2 | Шайба 8Т 65Г 06 ГОСТ 4602-70 | Шайба 8Т 65Г 06 ГОСТ 4602-70 | |
| 3 | ФГ305.12 | Фара передняя правая | |
| 4 | 70-3723042-01 | Втулка | |
| 5 | 80-3724025-В | Жгут | |
| 6 | 14.3723 | Панель соединительная | |
| 7 | 70-3723036 | Крышка панели | |
| 8 | 464.3701 | Генератор | |
| 9 | 70-3723042-02 | Втулка | |
| 10 | 70-3723041 | Кронштейн | |
| 11 | WN9078(5) | Провод | |
| 12 | ПФ204 | Фонарь передний правый | |
| 13 | 80-3724130А | Жгут | |
| 14 | WN9018(4) | Бачок | |
| 15 | WN9067(5) | Провод | |
| 16 | 70-3801020-01 | Щиток с приборами | |
| 17 | ФП310-Е | Световозвращатель | |
| 18 | 70-3724101-Б | Жгут | |
| 19 | 70-3716019 | Прокладка | |
| 20 | ФП209-Б | Фонарь тракторный задний правый | |
| 21 | 30.3711 | Фара задняя | |
| 22 | 70-3724120-А | Жгут правый | |
| 23 | Т241 | Стеклоочиститель | |
| 24 | 46.3710 | Выключатель | |
| 25 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 26 | 70-3723034 | Крышка панели | |
| 27 | 70-3724024-А | Провод | |
| 28 | Шайба 4 65Г 06 ОСТ 37.001.115-74 | Шайба 4 65Г 06 ОСТ 37.001.115-74 | |
| 29 | Винт М4-6gх18.58.019 ГОСТ 17473-72 | Винт М4-6gх18.58.019 ГОСТ 17473-72 | |
| 30 | 70-3724022-Б | Провод | |
| 31 | ПК201 | Плафон | |
| 32 | Винт М6-6х20.58.019 ГОСТ 17473-72 | Винт М6-6х20.58.019 ГОСТ 17473-72 | |
| 33 | Болт М12-6gх25.88.35.019 ГОСТ 17796-70 | Болт М12-6gх25.88.35.019 ГОСТ 17796-70 | |
| 34 | Шайба 12Т 65Г 06 ГОСТ 6402-70 | Шайба 12Т 65Г 06 ГОСТ 6402-70 | |
| 35 | 80-3724112 | Перемычка массы | |
| 36 | Винт М6-6gх16.59.019 ГОСТ 17796-70 | Винт М6-6gх16.59.019 ГОСТ 17796-70 | |
| 37 | ВК318-Б | Выключатель массы | |
| 38 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | |
| 39 | 70-3724023 | Провод | |
| 40 | 70-3724019 | Провод | |
| 41 | ФП-209 | Фонарь тракторный задний левый | |
| 42 | Винт М6-6gх12.58.019 ГОСТ 17473-72 | Винт М6-6gх12.58.019 ГОСТ 17473-72 | |
| 43 | 70-3724120-А | Жгут правый | |
| 44 | 70-3724018-А | Провод | |
| 45 | 70-3724041 | Провод | |
| 46 | 70-3723025-01 | Желоб | |
| 47 | 70-3723025-02 | Желоб | |
| 48 | ПФ204Б | Фонарь передний левый | |
| 49 | 70-3723029 | Желоб | |
| 50 | 70-3723025-03 | Желоб | |
| 51 | 70-3723027 | Скоба | |
| 52 | 70-3723033 | Скоба | |
| 53 | Шайба 12ОТ 65Г.06 ГОСТ 64022-70 | Шайба 12ОТ 65Г.06 ГОСТ 64022-70 | |
| 54 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | |
| 55 | 24.3708000 | Стартер | |
| 56 | 4-60 | Чехол | |
| 57 | 4-16 | Чехол | |
| 58 | ФГ305.15 | Фара передняя левая | |
| 59 | С311-Б | Сигнал звуковой | |
| 60 | 1М80-П10 | Манжета | |
| 61 | ЭФП-8101500 | Электрофакельный подогреватель | |
| 62 | 70-3724070 | Жгут | |
| 63 | ТМ-100В | Датчик температуры воды | |
| 64 | ВК-854Б | Выключатель "стоп" | |
| 65 | РБ1 | Реле блокировки | |
| 66 | 70-3723035 | Наконечник | |
| 67 | РС-502 | Реле стартера | |
| 68 | 70-3724040-А | Жгут | |
| 69 | 70-3724015 | Жгут | |
| 70 | ВК-403 | Выключатель | |
| 71 | 50Л-5323022 | Чехол | |
| 72 | 3СТ-215ЭР | Аккумулятор | |
| 73 | 70-3724042 | Провод | |
| 74 | 70-3723025 | Желоб | |
| 75 | ФП-200 | Фонарь освещения номерного знака | |
| 76 | 70-3724028 | Провод | |
| 77 | 47-К | Штепсельная розетка | |
| 78 | 50-3724075-Б1 | Провод | |
| 79 | Винт М5-6gх35.58.019 ГОСТ 17475-72 | Винт М5-6gх35.58.019 ГОСТ 17475-72 | |
| 80 | Р7-2 | Штепсельная розетка | |
| 81 | 70-3724110 | Жгут | |
| 82 | 70-3724026 Зам | Провод | |
| 83 | ДУМП | Датчик указателя топлива | |
| 84 | 70-3724132 | Провод | |
| 85 | 15.3723 | Панель соединительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
