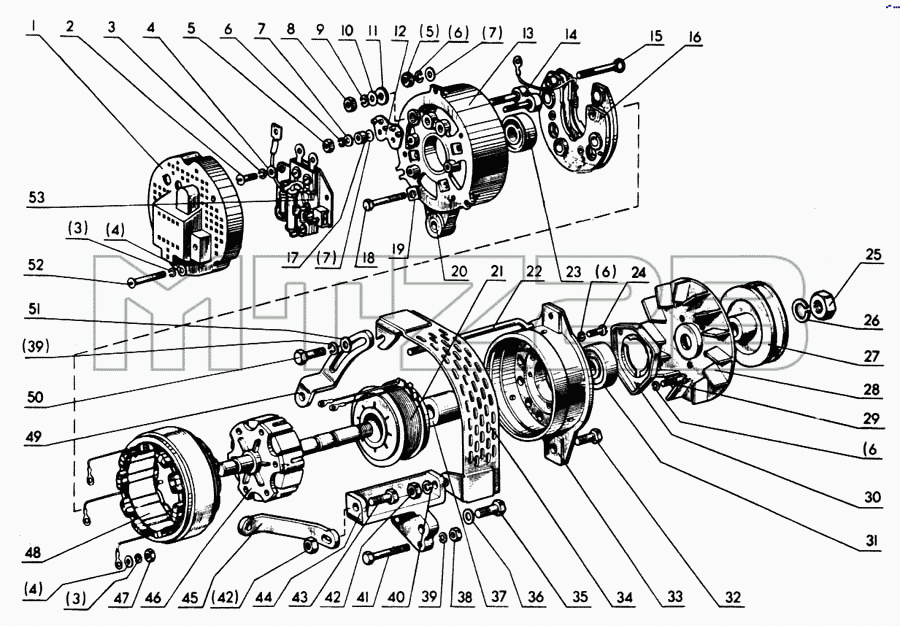

Каталог запасных частей к технике: МТЗ-80. Генератор 464.3701
1
2
3
3
3
4
4
4
5
5
6
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 464.3701 | 464.3701 | Генератор | |
| 1 | 46.3701001 | Крышка регулирующего устройства | |
| 2 | 001300-17 | Винт М4-6gх12 ОСТ 37001.127-81 | |
| 3 | Шайба 4Л ОСТ 37.001.115-75 | Шайба 4Л ОСТ 37.001.115-75 | |
| 4 | 002500-01 | Шайба 4 ОСТ 37.001.144-75 | |
| 5 | 002100-02 | Гайка М6-7Н ОСТ 37.001.124-75 | |
| 6 | Шайба 5Л ОСТ 37.001.115-75 | Шайба 5Л ОСТ 37.001.115-75 | |
| 7 | 002500-03 | Шайба 5 01 016 ГОСТ 11371-78 | |
| 8 | 002100-03 | Гайка М6-6Н ОСТ 37.001.124-75 | |
| 9 | Шайба 6Л ОСТ 37.001.115-75 | Шайба 6Л ОСТ 37.001.115-75 | |
| 10 | 002500-05 | Шайба 6 01 16 ГОСТ 10450-78 | |
| 11 | 46.3701017 | Шайба изоляционная | |
| 12 | 46.3701013 | Изолятор | |
| 13 | 46.3701300 | Крышка задняя | |
| 14 | 46.3701020 | Панель выводов | |
| 15 | 46.3701015 | Болт М6х53 | |
| 16 | ЖГИК.435111.003 | Выпрямитель | |
| 17 | 46.3701018 | Втулка распорная | |
| 18 | 46.3701008 | Болт М4х27,5 | |
| 19 | 46.3701011 | Изолятор фазный | |
| 20 | 46.3701081 | Втулка разрезная | |
| 21 | 46.3701060 | Катушка возбуждения | |
| 22 | 46.3701080 | Болт стяжной | |
| 23 | Шарикоподшипник 6-180502 К1С9 ТУ 4533-76 | Шарикоподшипник 6-180502 К1С9 ТУ 4533-76 | |
| 24 | 001300-05 | Винт М5-6gх14,5 ОСТ 37001.127-81 | |
| 25 | 002100-07 | Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70 | |
| 26 | Шайба 16Л 65Г 016 ГОСТ 6402-70 | Шайба 16Л 65Г 016 ГОСТ 6402-70 | |
| 27 | 464.3701051 | Шкив (одноручьевой) | |
| 28 | 46.3701003 | Вентилятор | |
| 29 | 001300-13 | Винт М5-6gх26 ОСТ 37001.127-81 | |
| 30 | 46.3701007 | Крышка подшипника | |
| 31 | Шарикоподшипник 6-180603КС9 ТУ 4538-А6 | Шарикоподшипник 6-180603КС9 ТУ 4538-А6 | |
| 32 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 33 | 46.3701400 | Крышка передняя | |
| 34 | 240-3701060-Б | Щиток | |
| 35 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 36 | 245-3701069 | Шайба | |
| 37 | 46.3701005 | Втулка ротора | |
| 38 | Гайка М8-6Н.6.019 ГОСТ 6915-70 | Гайка М8-6Н.6.019 ГОСТ 6915-70 | |
| 39 | Шайба 8 65Г 06 ГОСТ 6402-70 | Шайба 8 65Г 06 ГОСТ 6402-70 | |
| 40 | Шайба 10 65Г 06 ГОСТ 6402-70 | Шайба 10 65Г 06 ГОСТ 6402-70 | |
| 41 | Болт М8-6gх100.88.35.019 ГОСТ 7795-70 | Болт М8-6gх100.88.35.019 ГОСТ 7795-70 | |
| 42 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 43 | Болт М10-6gх55.88.35.019 ГОСТ 7795-70 | Болт М10-6gх55.88.35.019 ГОСТ 7795-70 | |
| 44 | 240-3701056-Б | Кронштейн генератора | |
| 45 | 240-3701068-Б | Растяжка | |
| 46 | 46.3701200 | Ротор | |
| 47 | 002100-09 | Гайка М4-6Н ОСТ 37001.124-55 | |
| 48 | 46.3701100 | Статор | |
| 49 | 240-3701063 | Планка | |
| 50 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 51 | 50-1002073 | Шайба | |
| 52 | 46.3701009 | Винт М8х28 | |
| 53 | ЖГИК 435315002 | Регулирующее устройство |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
