Каталог запчастей МТЗ и ММЗ

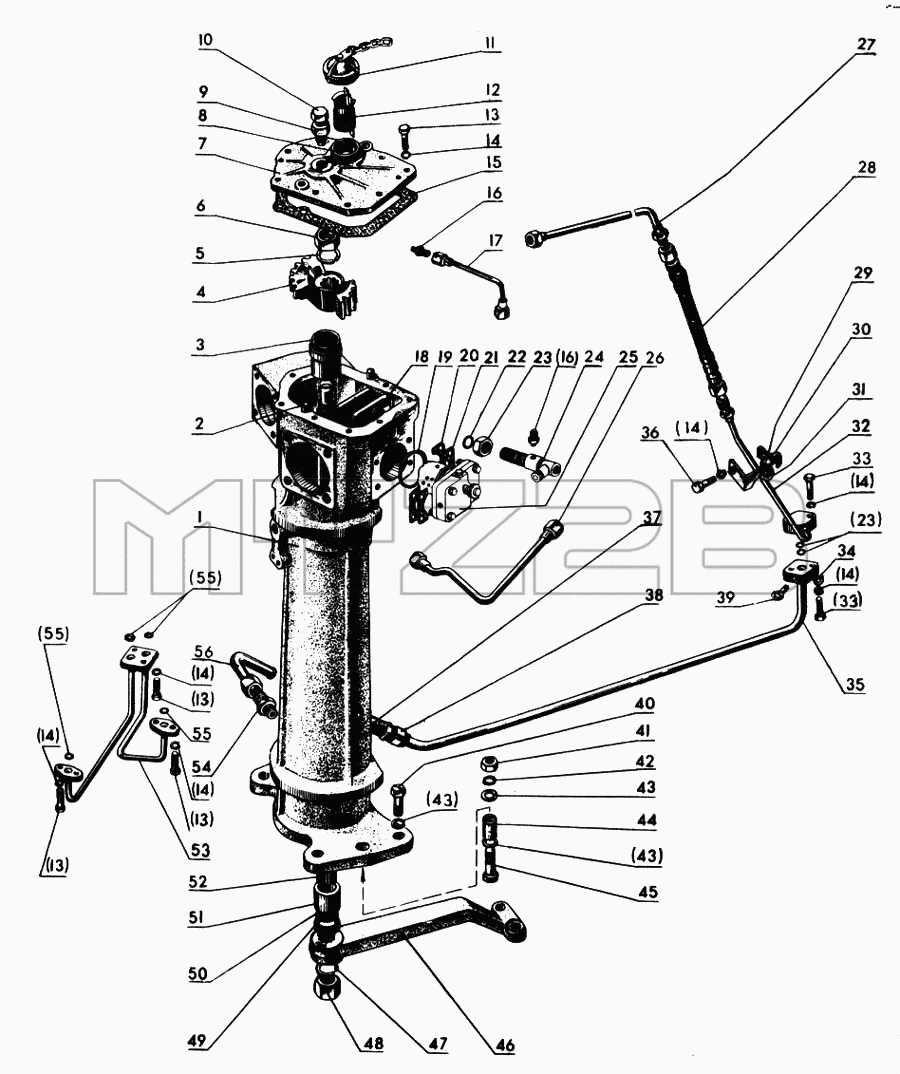

Каталог запасных частей к технике: МТЗ-80. Гидроусилитель рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
14
14
14
14
14
15
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
47
48
49
50
51
52
53
54
55
55
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3405030 | 50-3405030 | Вал с сектором в сборе | |
| 70-3400015 | 70-3400015 | Гидроусилитель рулевого управления | |
| 72-3400015 | 72-3400015 | Гидроусилитель рулевого управления (для тракторов МТЗ-82/82Л) | |
| 50-3405025-А1 | 50-3405025-А1 | Корпус гидроусилителя (2,50-3405012А/20А)(для запчастей) | |
| 50-3405012-А1 | 50-3405012-А1 | Корпус со втулками в сборе | |
| 70-3407030 | 70-3407030 | Маслопровод 70-3407100 в сборе | |
| 70-3407040-А1 | 70-3407040-А1 | Маслопровод 70-3407150-Б с рукавом и втулкой в сборе | |
| 52-3405042 | 52-3405042 | Сошка (для тракторов МТЗ-82/82Л) | |
| 1 | 50-3405016-А | Корпус | |
| 2 | 50-1601352 | Штифт | |
| 3 | 50-3405029-А | Втулка | |
| 4 | 50-3405024 | Сектор | |
| 5 | Шайба 30Л 65Г 06 ГОСТ 6402-70 | Шайба 30Л 65Г 06 ГОСТ 6402-70 | |
| 6 | 50-3405052 | Гайка | |
| 7 | 50-3405031-Б | Крышка | |
| 8 | 40А-1119076 | Горловина | |
| 9 | Гайка М20х1,5.6Н. 6.019 ГОСТ 15522-70 | Гайка М20х1,5.6Н. 6.019 ГОСТ 15522-70 | |
| 10 | 50-3405039 | Болт регулировочный | |
| 11 | 50-3407050 | Пробка | |
| 12 | 50-4608015-А | Фильтр заливной | |
| 13 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 14 | Шайба 8Т 65Г 06 ОСТ 37.001.115-74 | Шайба 8Т 65Г 06 ОСТ 37.001.115-74 | |
| 15 | 50-3407043-А | Прокладка | |
| 16 | 50-3407064 | Штуцер | |
| 17 | 50-3407080 | Маслопровод | |
| 18 | 50-3407010 | Фильтр сливной | |
| 19 | Кольцо 054-060-36-1-4 ГОСТ 9833-73 | Кольцо 054-060-36-1-4 ГОСТ 9833-73 | |
| 20 | 50-3405044 | Прокладка 0,2 мм | |
| 21 | 50-3405046 | Прокладка 0,5 мм | |
| 22 | Кольцо 017-022-30-2-2 | Кольцо 017-022-30-2-2 | |
| 23 | 40-3405062 | Гайка | |
| 24 | 70-4802010 | Клапан | |
| 25 | 70-4801010 | Датчик блокировки | |
| 26 | 70-3407130 | Маслопровод | |
| 27 | 70-3407150-Б | Маслопровод | |
| 28 | Н.036.83.150 | Рукав | |
| 29 | 70-3506027 | Втулка | |
| 30 | 70-3407163 | Скоба | |
| 31 | 70-3407164 | Кронштейн | |
| 32 | 70-3407140-Б | Маслопровод | |
| 33 | Болт М8.6gх35.88.35.019 ГОСТ 7790-70 | Болт М8.6gх35.88.35.019 ГОСТ 7790-70 | |
| 34 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 35 | 70-3407100 | Маслопровод | |
| 36 | Болт М8-6gх20.88.35.019 ГОСТ 7790-70 | Болт М8-6gх20.88.35.019 ГОСТ 7790-70 | |
| 37 | 70-3407047-А | Шланг | |
| 38 | ХС-26 | Хомут | |
| 39 | Пробка КГ1/8" | Пробка КГ1/8" | |
| 40 | Болт М16-6gх75.88.35.019 ГОСТ 7796-70 | Болт М16-6gх75.88.35.019 ГОСТ 7796-70 | |
| 41 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | |
| 42 | Шайба 16ОТ 65Г 06 ОСТ 37.001.115.74 | Шайба 16ОТ 65Г 06 ОСТ 37.001.115.74 | |
| 43 | Шайба 16.01.019 ГОСТ 11371-78 | Шайба 16.01.019 ГОСТ 11371-78 | |
| 44 | 50-3405041 | Втулка | |
| 45 | Болт М16-6gх75.83.35.019 ГОСТ 7795-70 | Болт М16-6gх75.83.35.019 ГОСТ 7795-70 | |
| 46 | 50-3405042 | Сошка | |
| 47 | Шайба 30Л65Г 06 ГОСТ 6402-70 | Шайба 30Л65Г 06 ГОСТ 6402-70 | |
| 48 | 50-3405053 | Гайка | |
| 49 | Манжета 2-38х58-1 ГОСТ 8752-70 | Манжета 2-38х58-1 ГОСТ 8752-70 | |
| 50 | 50-3405037 | Кольцо | |
| 51 | 50-3405032 | Втулка | |
| 52 | 50-3405047 | Вал | |
| 53 | 50-3407015 | Маслопровод | |
| 54 | Н.036.05.003 | Штуцер | |
| 55 | Кольцо 011-016-30-1-4 ГОСТ 9833-73 | Кольцо 011-016-30-1-4 ГОСТ 9833-73 | |
| 56 | 70-3407110 | Маслопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
