Каталог запчастей МТЗ и ММЗ

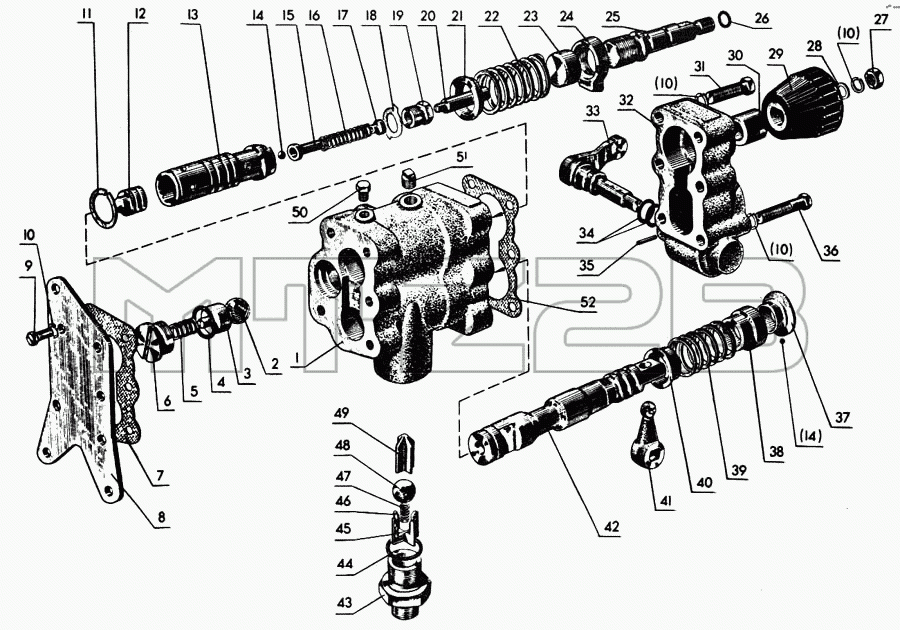

Каталог запасных частей к технике: МТЗ-80. Гидроувеличитель сцепного веса
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-4609010 | 70-4609010 | Гидроувеличитель сцепного веса в сборе | |
| 50-4609011 | 50-4609011 | Золотник в сборе | |
| 70-4609012-Б | 70-4609012-Б | Ползун в сборе | |
| 1 | 70-4609013-Б | Корпус | |
| 2 | Шарик IV 11 мм Н ГОСТ 3722-60 | Шарик IV 11 мм Н ГОСТ 3722-60 | |
| 3 | 50-4609063 | Направляющая | |
| 4 | Кольцо 017-022-30-2-2 ГОСТ 18829-73 | Кольцо 017-022-30-2-2 ГОСТ 18829-73 | |
| 5 | А61-072 | Пружина | |
| 6 | 50-4609051-Б | Пробка | |
| 7 | 50-4609048 | Прокладка | |
| 8 | 70-4609049-Б | Крышка | |
| 9 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 10 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | |
| 11 | 50-3406022 | Кольцо | |
| 12 | 50-4609019 | Плунжер | |
| 13 | 50-4609017 | Золотник | |
| 14 | Шарик III 5,556 мм Н ГОСТ 3722-60 | Шарик III 5,556 мм Н ГОСТ 3722-60 | |
| 15 | 50-4609053 | Направляющая | |
| 16 | 50-4609054 | Пружина | |
| 17 | 50-4609056 | Шайба | |
| 18 | 50-4609052 | Шайба | |
| 19 | 50-4609057 | Гайка | |
| 20 | 50-4609021 | Плунжер | |
| 21 | 50-4609022-А | Упор | |
| 22 | 50-4609018 | Пружина | |
| 23 | 50-4609024 | Колпак | |
| 24 | 50-4609023-А | Гайка | |
| 25 | 50-4609026 | Винт | |
| 26 | 50-4609027 | Кольцо | |
| 27 | Гайка М10.6Н.6.35.019 ГОСТ 5915-70 | Гайка М10.6Н.6.35.019 ГОСТ 5915-70 | |
| 28 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 | |
| 29 | 50-4609020-А | Маховичок | |
| 30 | 70-4609086-А | Втулка | |
| 31 | Болт М10-6gх55.88.35.019 ГОСТ 7795-70 | Болт М10-6gх55.88.35.019 ГОСТ 7795-70 | |
| 32 | 70-4609028 | Крышка | |
| 33 | 70-4609015 | Рычаг | |
| 34 | Кольцо 013-017-25-2-2 ГОСТ 18829-73/ГОСТ | Кольцо 013-017-25-2-2 ГОСТ 18829-73/ГОСТ 9833-73 | |
| 35 | Штифт 4х30 65Г ГОСТ 19229-69 | Штифт 4х30 65Г ГОСТ 19229-69 | |
| 36 | Болт М10-6gх75.88.35.019 ГОСТ 7795-70 | Болт М10-6gх75.88.35:019 ГОСТ 7795-70 | |
| 37 | 70-4609059-А | Сепаратор | |
| 38 | 70-4609061 | Обойма | |
| 39 | 70-4609058 | Пружина | |
| 40 | 70-4609039 | Стакан | |
| 41 | 70-4609044 | Рычаг | |
| 42 | 70-4609036-Б | Ползун | |
| 43 | 70-4609047-Б | Штуцер | |
| 44 | Кольцо 022-028-36-2-2 ГОСТ 18829-73/ГОСТ | Кольцо 022-028-36-2-2 ГОСТ 18829-73/ГОСТ 9833-73 | |
| 45 | Н.036.52.111 | Крестовина | |
| 46 | Н.036.52.112 | Крестовина | |
| 47 | 70-4609037 | Пружина | |
| 48 | Шарик У 16,669 мм Н ГОСТ 3722-60 | Шарик У 16,669 мм Н ГОСТ 3722-60 | |
| 49 | 70-4609035 | Толкатель | |
| 50 | Пробка КГ1/4" А12.019 ОСТ 23.1.117-83 | Пробка КГ1/4" А12.019 ОСТ 23.1.117-83 | |
| 51 | Пробка КГ 3/8" А12.019 ОСТ 23.1.117-83 | Пробка КГ 3/8" А12.019 ОСТ 23.1.117-83 | |
| 52 | 50-4609034 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
