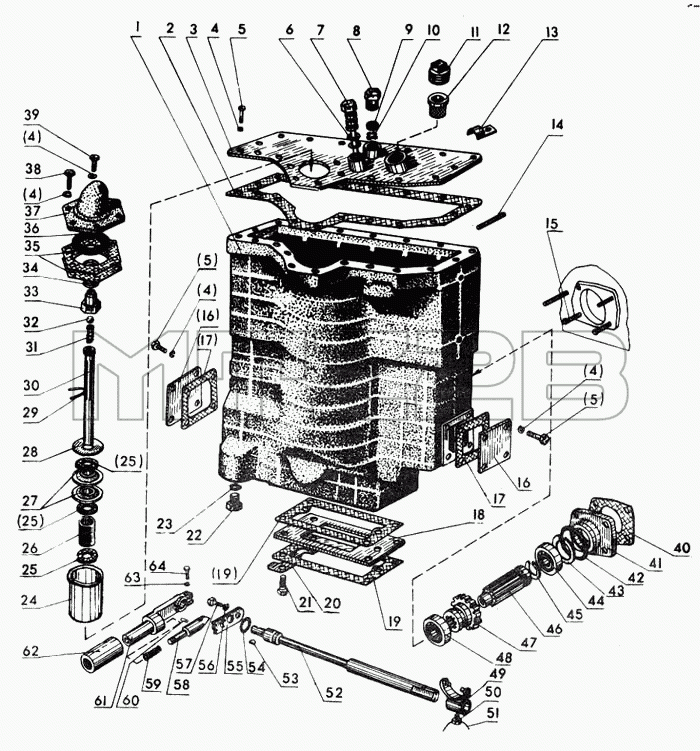

Каталог запасных частей к технике: МТЗ-80. Корпус гидроагрегатов, фильтр и привод гидронасоса
1
2
3
4
4
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-4608010-Б1 | 50-4608010-Б1 | Корпус | |
| 80-4608011 | 80-4608011 | Крышка с шайбой, фильтром и пробкой сапуна | |
| 36-1022070 | 36-1022070 | Рукоятка в сборе | |
| 80-4608012 | 80-4608012 | Фильтр в сборе | |
| 1 | 80-4608016 | Корпус гидросистемы | |
| 2 | 80-4608031 | Прокладка | |
| 3 | 80-4608025 | Крышка | |
| 4 | 252135-П2 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 5 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 6 | Кольцо 011-015-25-2-2 ГОСТ 9833-78 | Кольцо 011-015-25-2-2 ГОСТ 9833-78 | |
| 7 | 70-4608065-А | Масломер | |
| 8 | 50-4608059 | Пробка сапуна | |
| 9 | 50-4608063 | Фильтр | |
| 10 | 50-4608062 | Шайба сапуна | |
| 11 | Пробка КГ-1,1/4" ГОСТ 12719-67 | Пробка КГ-1,1/4" ГОСТ 12719-67 | |
| 12 | А-61С06-А2 | Фильтр | |
| 13 | 50-3723022 | Скоба | |
| 14 | Шпилька 6М10То/6g х20,12/26 66.019 ГОСТ | Шпилька 6М10То/6g х20,12/26 66.019 ГОСТ 11765-66 | |
| 15 | Болт М10-6gх40.88.35.019 ГОСТ 7796-70 | Болт М10-6gх40.88.35.019 ГОСТ 7796-70 | |
| 16 | 70-4608019 | Крышка | |
| 17 | 70-4608033 | Прокладка | |
| 18 | 70-4608072 | Пластина | |
| 19 | 50-4608049 | Прокладка | |
| 20 | 70-4607168 | Пластина | |
| 21 | Болт М14-6gх15.45.88.35.019 ГОСТ 7796-70 | Болт М14-6gх15.45.88.35.019 ГОСТ 7796-70 | |
| 22 | 50-4608027-В | Пробка | |
| 23 | 40-4607068 | Кольцо | |
| 24 | 40-4608036 | Корпус фильтра | |
| 25 | 80-4608024 | Кольцо | |
| 26 | 80-4608074 | Втулка | |
| 27 | 54.57.020-А | Элемент фильтрующий | |
| 28 | 80-4608013 | Отражатель | |
| 29 | Проволока 1,0-0-С L=90 ГОСТ 3282-74 | Проволока 1,0-0-С L=90 ГОСТ 3282-74 | |
| 30 | 80-4608014-Б1 | Труба фильтра | |
| 31 | 54.06.413 | Пружина | |
| 32 | Шарик V15,081 мм Н ГОСТ 3722-60 | Шарик V15,081 мм Н ГОСТ 3722-60 | |
| 33 | 80-4608036 | Корпус клапана | |
| 34 | 50-4608057 | Пружина | |
| 35 | 50-4608032-Б | Прокладка | |
| 36 | 50-4608039 | Кольцо | |
| 37 | 50-4608018-Б | Крышка | |
| 38 | Болт М8-6gх30.88.35.019 ГОСТ 7796-70 | Болт М8-6gх30.88.35.019 ГОСТ 7796-70 | |
| 39 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 40 | 36-1022054-А | Прокладка | |
| 41 | 50-4604036 | Стакан | |
| 42 | 50-4604048 | Кольцо | |
| 43 | Кольцо К-2В90 ГОСТ 13941-68 | Кольцо К-2В90 ГОСТ 13941-68 | |
| 44 | Подшипник 210 ГОСТ 8338-75 | Подшипник 210 ГОСТ 8338-75 | |
| 45 | Кольцо НК-2В50 ГОСТ 13940-68 | Кольцо НК-2В50 ГОСТ 13940-68 | |
| 46 | 70-4604034 | Вал | |
| 47 | 50-4604032-А | Шестерня | |
| 48 | Подшипник 208 ГОСТ 8338-75 | Подшипник 208 ГОСТ 8338-75 | |
| 49 | 50-4604030 | Вилка | |
| 50 | 50-4604046 | Болт вилки | |
| 51 | Проволока 1-0-С L=150 мм ГОСТ 3282-74 | Проволока 1-0-С L=150 мм ГОСТ 3282-74 | |
| 52 | 50-4604042 | Вал | |
| 53 | Шпонка сегментная 3х5 ГОСТ 8795-68 | Шпонка сегментная 3х5 ГОСТ 8795-68 | |
| 54 | 50-4604047 | Кольцо | |
| 55 | 50-4604044 | Пластина | |
| 56 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 57 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 58 | 36-1022073 | Фиксатор | |
| 59 | 36-1022074 | Пружина | |
| 60 | Штифт 4Сзх16 ГОСТ 3128-70 | Штифт 4Сзх16 ГОСТ 3128-70 | |
| 61 | 36-1022071 | Рукоятка | |
| 62 | 36-1022072 | Стакан | |
| 63 | Шайба 10Т 65Г 06 ГОСТ 6402-70 | Шайба 10Т 65Г 06 ГОСТ 6402-70 | |
| 64 | Болт М10-6gх30-88.35.019 ГОСТ 7795-70 | Болт М10-6gх30-88.35.019 ГОСТ 7795-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
