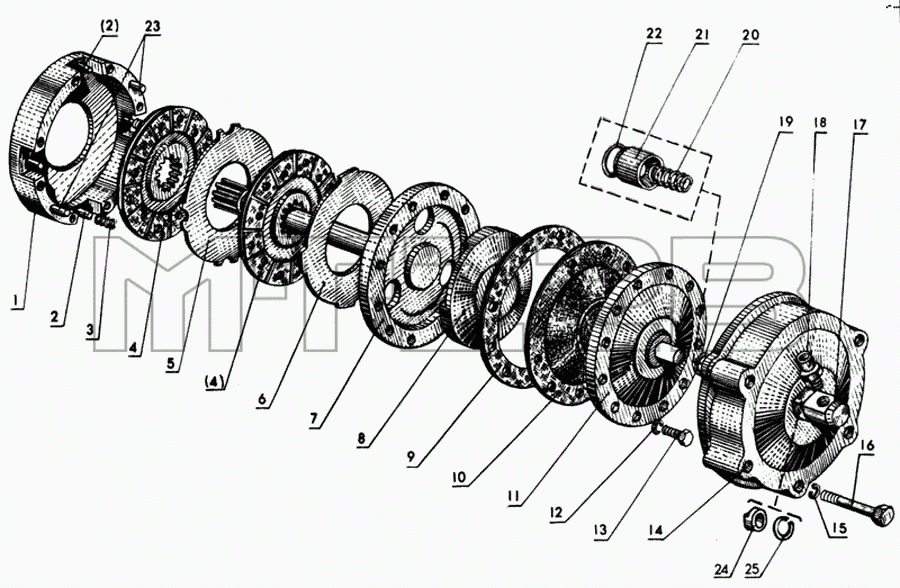

Каталог запасных частей к технике: МТЗ-80. Механизм блокировки дифференциала
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2409035 | 70-2409035 | Кожух | |
| 70-2409060 | 70-2409060 | Корпус со штифтом в сборе | |
| 70-2409010-Б | 70-2409010-Б | Муфта блокировочная в сборе | |
| 70-2409050-Б | 70-2409050-Б | Переходник в сборе | |
| 1 | 70-2409015-А | Корпус муфты | |
| 2 | Штифт 5 Пр 2ах25 ГОСТ 3128-70 | Штифт 5 Пр 2ах25 ГОСТ 3128-70 | |
| 3 | 50-1702148-А | Пружина фиксатора | |
| 4 | 50-3502040-А | Диск | |
| 5 | 70-2409016 | Диск промежуточный | |
| 6 | 70-2409028 | Диск отжимной | |
| 7 | 70-2409020 | Вал блокировочный | |
| 8 | 70-2409018 | Диск нажимной | |
| 9 | 70-2409029 | Прокладка | |
| 10 | 70-2409021-А | Диафрагма | |
| 11 | 70-2409030-Б | Крышка диафрагмы | |
| 12 | Шайба 8Т65Г 06 ОСТ 37.001-115-74 | Шайба 8Т65Г 06 ОСТ 37.001-115-74 | |
| 13 | Болт М8-6gх36.88.35.019 ГОСТ 7796-70 | Болт М8-6gх36.88.35.019 ГОСТ 7796-70 | |
| 14 | 70-2409035-А | Кожух | |
| 15 | Шайба 12ОТ 65Г 06 ОСТ 37.001-115-74 | Шайба 12ОТ 65Г 06 ОСТ 37.001-115-74 | |
| 16 | Болт М12-6gх200.88.35.019 ГОСТ 7795-70 | Болт М12-6gх200.88.35.019 ГОСТ 7795-70 | |
| 17 | 70-2409026-Б | Переходник | |
| 18 | 70-2409037 | Штуцер | |
| 19 | Кольцо 020-025-30-1-4 ГОСТ 9833-73 | Кольцо 020-025-30-1-4 ГОСТ 9833-73 | |
| 20 | 54-06-448-А | Пружина | |
| 21 | 70-2409027 | Втулка | |
| 22 | 70-2409033-Б | Кольцо | |
| 23 | Штифт 8Пр 2ах36 ГОСТ 3128-70 | Штифт 8Пр 2ах36 ГОСТ 3128-70 | |
| 24 | 82Р-2409036 | Уплотнитель | |
| 25 | Кольцо 2В40-1 ГОСТ 13940-68 | Кольцо 2В40-1 ГОСТ 13940-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
