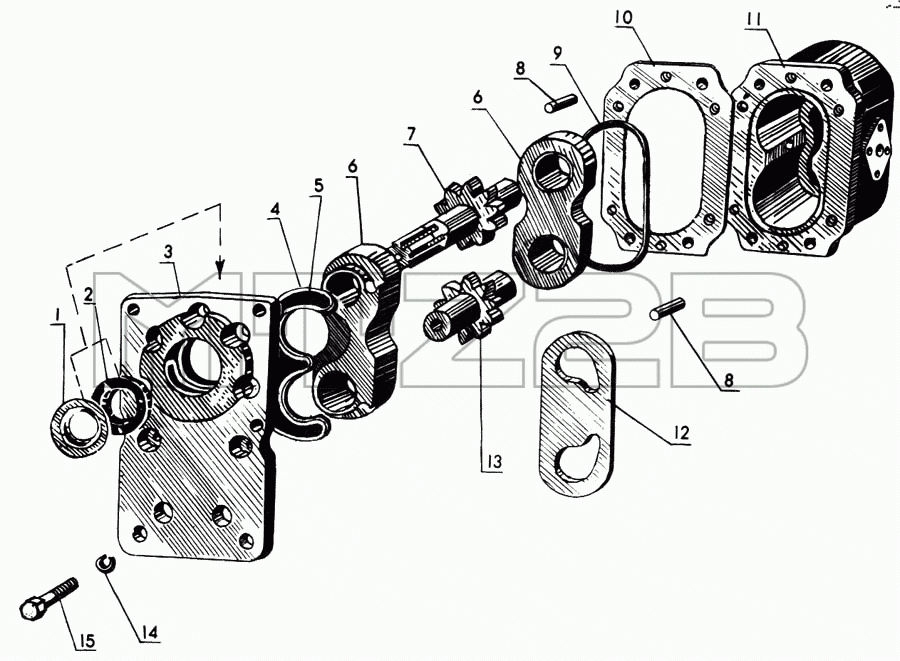

Каталог запасных частей к технике: МТЗ-80. Насос шестеренный НШ10
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НШ10-3-Л | НШ10-3-Л | Насос шестеренный в сборе | |
| 1 | НШ10Е-08-А | Кольцо опорное | |
| 2 | Манжета 1-16х30-1 ГОСТ 8752-70 | Манжета 1-16х30-1 ГОСТ 8752-70 | |
| 3 | НШ10-3-05 | Крышка | |
| 4 | НШ10В-3-09 | Пластина защитная | |
| 5 | НШ10Е-02 | Манжета | |
| 6 | НШ10-3-03 | Подшипник | |
| 7 | НШ10Е-04 | Шестерня ведущая | |
| 8 | Штифт 6h18х16 ГОСТ 3128-70 | Штифт 6h18х16 ГОСТ 3128-70 | |
| 9 | Кольцо 070-015-30-2-2 ГОСТ 9833-73 | Кольцо 070-015-30-2-2 ГОСТ 9833-73 | |
| 10 | НШ10В-3-10 | Прокладка | |
| 11 | НШ10-3-01 | Корпус | |
| 12 | НШ10-3-06 | Пластина | |
| 13 | НШ10Е-07 | Шестерня ведомая | |
| 14 | Шайба 8ОТ 65Г ГОСТ 6402-70 | Шайба 8ОТ 65Г ГОСТ 6402-70 | |
| 15 | Болт М8-6gх25.88.35.019 ГОСТ 7795-70 | Болт М8-6gх25.88.35.019 ГОСТ 7795-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
