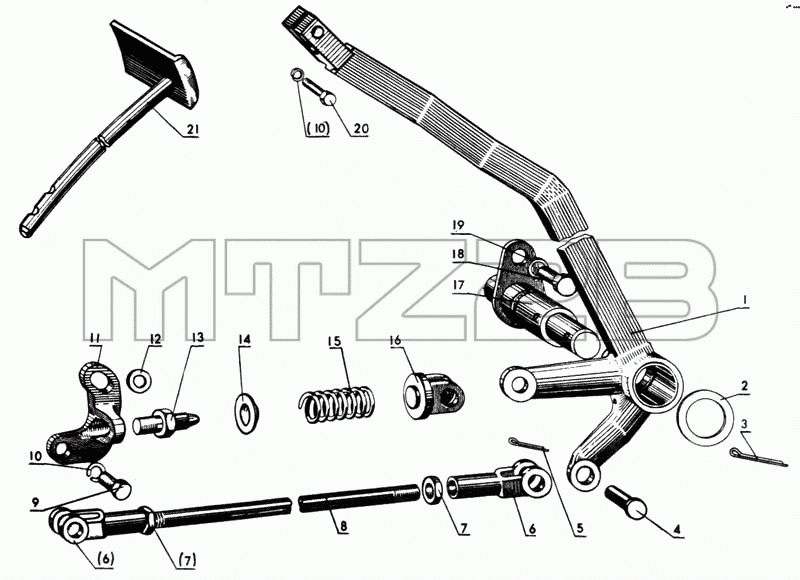

Каталог запасных частей к технике: МТЗ-80. Привод выключения сцепления
1
2
3
4
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1602130 | 50-1602130 | Кронштейн с шайбой и шайбой упорной в сборе | |
| 70-1602015 | 70-1602015 | Педаль в сборе | |
| 50-1602110 | 50-1602110 | Тяга сцепления с болтом и гайкой в сборе | |
| 70-1602010 | 70-1602010 | Управление сцеплением в сборе | |
| 1 | 70-1602020 | Педаль сцепления | |
| 2 | 50-3406037 | Шайба упорная | |
| 3 | Шплинт 5х36-001 ГОСТ 397-66 | Шплинт 5х36-001 ГОСТ 397-66 | |
| 4 | 260086 | Палец 12х32.019 ОН 025-196-63 | |
| 5 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 6 | 50-3502203 | Вилка | |
| 7 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | |
| 8 | 50-1602112 | Тяга сцепления | |
| 9 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | |
| 10 | Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 11 | 50-1602034-Б | Кронштейн | |
| 12 | Шайба 12.01.019 ГОСТ 11371-78 | Шайба 12.01.019 ГОСТ 11371-78 | |
| 13 | 50-1602033 | Болт упорный | |
| 14 | 50-1602029 | Шайба упорная | |
| 15 | 50-1602032 | Пружина | |
| 16 | 50-1602027 | Упор | |
| 17 | 70-1602120 | Фланец оси | |
| 18 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | |
| 19 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 20 | Болт М12-6gх30.88.35.019 ГОСТ 7786-70 | Болт М12-6gх30.88.35.019 ГОСТ 7786-70 | |
| 21 | 70-1602040 | Стержень подушки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
