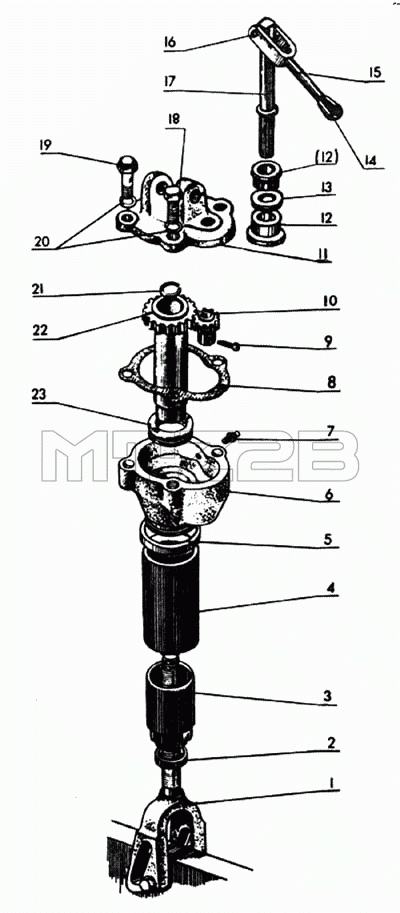

Каталог запасных частей к технике: МТЗ-80. Раскос
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-4605150 | 70-4605150 | Раскос | |
| 1 | 70-4605100 | Вилка | |
| 2 | А61.01.009 | Ограничитель | |
| 3 | А61.01.011 | Колпак | |
| 4 | А61.01.008 | Труба | |
| 5 | А61.01.013 | Втулка | |
| 6 | А61.01.104 | Корпус | |
| 7 | Масленка 1.3.Ц9 хр ГОСТ 19853-74 | Масленка 1.3.Ц9 хр ГОСТ 19853-74 | |
| 8 | А61.01.003 | Прокладка | |
| 9 | А61.01.005 | Заклепка | |
| 10 | А61.01.001 | Шестерня | |
| 11 | А61.01.204 | Крышка | |
| 12 | А61.01.017 | Втулка | |
| 13 | Кольцо 016-021-30-24 ГОСТ 18829-73 | Кольцо 016-021-30-24 ГОСТ 18829-73 | |
| 14 | А61.01.014 | Рукоятка | |
| 15 | А61.01.400 | Вилка | |
| 16 | А60.01.016-Б | Ось | |
| 17 | А61.01.600 | Вал | |
| 18 | Болт М14-6gх40.88.35.019 ГОСТ 7796-70 | Болт М14-6gх40.88.35.019 ГОСТ 7796-70 | |
| 19 | А61.01.006 | Болт раскоса | |
| 20 | Шайба 14ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 14ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 21 | А61.01.012 | Ограничитель | |
| 22 | А61.01.300 | Труба с шестерней | |
| 23 | Подшипник 8109 ГОСТ 6874-75 | Подшипник 8109 ГОСТ 6874-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
