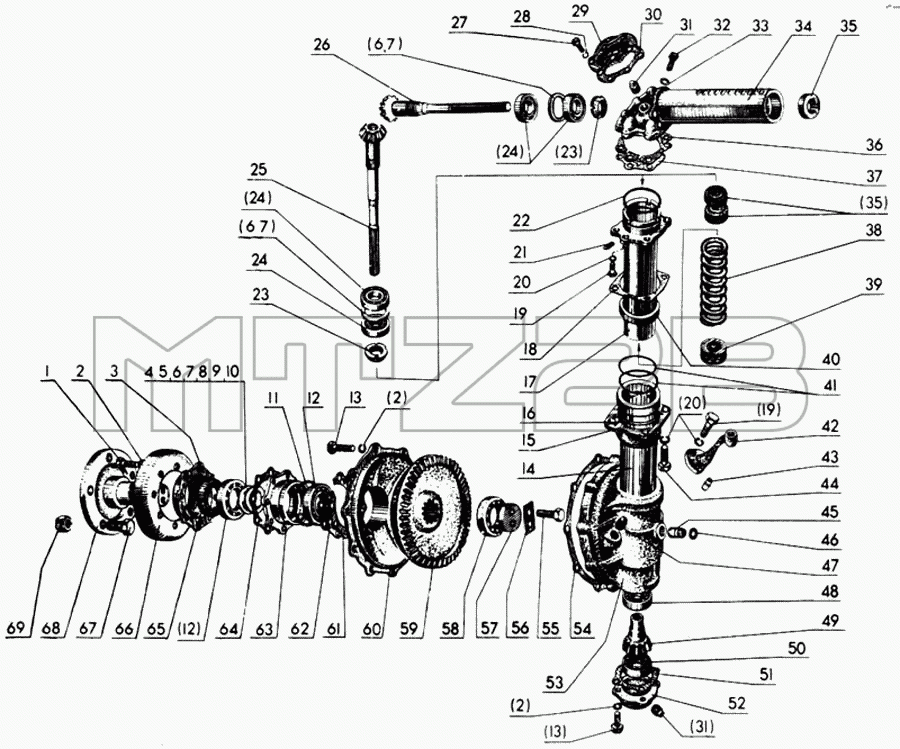

Каталог запасных частей к технике: МТЗ-80. Редуктор конечной передачи
1
2
2
2
3
4
5
6
6
6
7
7
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
19
19
20
20
21
22
23
23
24
24
24
25
26
27
28
29
30
31
31
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
67
68
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-2308135 | 52-2308135 | Вал с подшипниками в сборе | |
| 72-2308005 | 72-2308005 | Редуктор левый в сборе | |
| 72-2308010-04 | 72-2308010-04 | Редуктор правый | |
| 72-2308010 | 72-2308010 | Редуктор правый в сборе | |
| 52-2308075 | 52-2308075 | Рычаг левый | |
| 72-2308020 | 72-2308020 | Стакан в сборе | |
| 72-2308070 | 72-2308070 | Фланец с болтом в сборе | |
| 72-2308050-01 | 72-2308050-01 | Шестерня | |
| 52-2308060 | 52-2308060 | Шестерня 52-2308061в сборе с подшипниками | |
| 72-2308050 | 72-2308050 | Шестерня 72-2308062 в сборе | |
| 72-2308005-04 | 72-2308005-04 | Редуктор левый | |
| 52-2308135-01 | 52-2308135-01 | Полуось с подшипниками в сборе | |
| 52-2308100-03 | 52-2308100-03 | Верхняя коническая пара | |
| 52-2308100 | 52-2308100 | Верхняя коническая пара в сборе | |
| Гайка М10.6Н.06.019 ГОСТ 5915-70 | Гайка М10.6Н.06.019 ГОСТ 5915-70 | Гайка М10.6Н.06.019 ГОСТ 5915-70 | |
| 12-12-306 | 12-12-306 | Кольцо | |
| 52-2308015-А1 | 52-2308015-А1 | Корпус левый | |
| 52-2308115-А1 | 52-2308115-А1 | Корпус редуктора левый в сборе | |
| 52-2308110-А1 | 52-2308110-А1 | Корпус редуктора правый в сборе | |
| 72-2308090 | 72-2308090 | Корпус сальника с манжетой в сборе | |
| 52-2308130 | 52-2308130 | Опора в сборе | |
| 1 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 | |
| 2 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | |
| 3 | 72-2308066 | Корпус сальника | |
| 4 | 72-2308121 | Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) | |
| 5 | 72-2308121-01 | Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) | |
| 6 | 72-2308121-02 | Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) | |
| 7 | 72-2308121-03 | Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) | |
| 8 | 72-2308121-04 | Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) | |
| 9 | 72-2308121-05 | Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) | |
| 10 | 72-2308121-06 | Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) | |
| 11 | Кольцо 120-125-30-2-4 ГОСТ 9833-73 | Кольцо 120-125-30-2-4 ГОСТ 9833-73 | |
| 12 | Подшипник 7212А ТУ 37.006. 162-89 | Подшипник 7212А ТУ 37.006. 162-89 | |
| 13 | Болт М10-6gх25.88.35.019 ГОСТ 7795-70 | Болт М10-6gх25.88.35.019 ГОСТ 7795-70 | |
| 14 | 52-2308084-А1 | Гильза | |
| 15 | 52-2308101 | Корпус | |
| 16 | 72-2308044 | Кольцо | |
| 17 | 52-2308040 | Труба шкворня | |
| 18 | 52-2308096 | Прокладка | |
| 19 | Болт М12-6gх35.88.35.019 | Болт М12-6gх35.88.35.019 | |
| 19 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 20 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | |
| 21 | 72-2308011 | Винт | |
| 22 | Кольцо 095-100-30-1-4 ГОСТ 9833-73 | Кольцо 095-100-30-1-4 ГОСТ 9833-73 | |
| 23 | 52-2308097 | Гайка | |
| 24 | Подшипник 7507. ТУ 37.006.162-89 | Подшипник 7507. ТУ 37.006.162-89 | |
| 25 | 52-2308063 | Вал | |
| 26 | 52-2308065 | Полуось | |
| 27 | Болт М8-6gх14.88.35.019 ГОСТ 7798-70 | Болт М8-6gх14.88.35.019 ГОСТ 7798-70 | |
| 28 | Шайба 8Т 65Г ГОСТ 6402-70 | Шайба 8Т 65Г ГОСТ 6402-70 | |
| 29 | 52-2308030-А | Крышка | |
| 30 | 52-2308028-А | Прокладка | |
| 31 | Пробка КГ-3/8" ОСТ 23.1.117-83 | Пробка КГ-3/8" ОСТ 23.1.117-83 | |
| 32 | 72-2308046 | Винт | |
| 33 | 52-2308077 | Прокладка | |
| 34 | 52-2308025 | Корпус | |
| 34 | 52-2308025-01 | Корпус | |
| 35 | Манжета 2.2-30х52-1 ГОСТ 8752-79 | Манжета 2.2-30х52-1 ГОСТ 8752-79 | |
| 36 | 52-2308038 | Прокладка регулировочная В = 0,5 мм | |
| 37 | 52-2308039 | Прокладка регулировочная В = 0,2 мм | |
| 38 | 50-3001022-А1 | Пружина | |
| 39 | Подшипник 8208 ГОСТ 7872-89 | Подшипник 8208 ГОСТ 7872-89 | |
| 40 | 72-2308012 | Уплотнение | |
| 41 | 52-2308091-А | Кольцо | |
| 42 | 52-2308074 | Рычаг правый | |
| 43 | 52-2308094 | Штифт | |
| 44 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | |
| 45 | 52-2308099 | Штифт | |
| 46 | Кольцо 011-014-19-2-4 ГОСТ 9833-73 | Кольцо 011-014-19-2-4 ГОСТ 9833-73 | |
| 47 | Пробка КГ-3/4" ОСТ 23.1.117-83 | Пробка КГ-3/4" ОСТ 23.1.117-83 | |
| 48 | Подшипник 208 ГОСТ 8338-75 | Подшипник 208 ГОСТ 8338-75 | |
| 49 | 52-2308061 | Шестерня | |
| 50 | Подшипник 209К5 ГОСТ 8338-75 | Подшипник 209К5 ГОСТ 8338-75 | |
| 51 | 52-2308024 | Прокладка | |
| 52 | 52-2308035 | Крышка | |
| 53 | 52-2308014-А1 | Корпус правый | |
| 54 | 52-2308034 | Прокладка | |
| 55 | 72-2308018 | Болт | |
| 56 | 72-2308013 | Пластина | |
| 57 | 72-2308031 | Шайба | |
| 58 | Подшипник 2310КМ ГОСТ 8328-75 | Подшипник 2310КМ ГОСТ 8328-75 | |
| 59 | 72-2308062 | Шестерня | |
| 60 | 72-2308016 | Крышка | |
| 61 | 72-2308022 | Прокладка регулировочная В = 0,8 | |
| 62 | 72-2308021 | Прокладка регулировочная В = 0,2 | |
| 63 | 72-2308036 | Стакан | |
| 64 | 72-2308023 | Прокладка | |
| 65 | Манжета 2.2-75х100-1 ГОСТ 8752-79 | Манжета 2.2-75х100-1 ГОСТ 8752-79 | |
| 66 | 82-2308029 | Грязевик | |
| 66 | 72-2308029 | Грязевик | |
| 67 | 40-3103016 | Болт | |
| 67 | 40-3103016 | Болт | |
| 68 | 72-2308017 | Фланец | |
| 68 | 82-2308017 | Фланец | |
| 69 | 40-3103017 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
