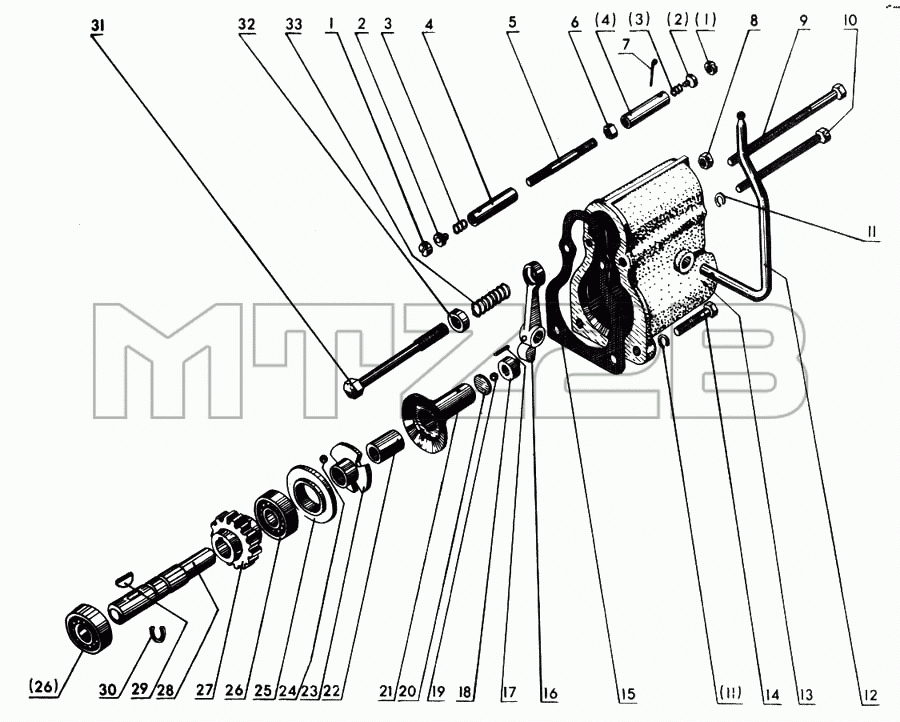

Каталог запасных частей к технике: МТЗ-80. Регулятор пускового двигателя
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д27-с21 | Д27-с21 | Диск в сборе с тарелкой, шариком и шайбой | |
| Д27-с11-В | Д27-с11-В | Регулятор в сборе | |
| Д25-с15 | Д25-с15 | Тяга в сборе | |
| 1 | Д27-с129 | Пробка | |
| 2 | Д27-128 | Подпятник | |
| 3 | Д27-127 | Пружина | |
| 4 | Д27-126 | Корпус | |
| 5 | Д27-130 | Тяга | |
| 6 | Гайка М6.2.6 ГОСТ 5915-70 | Гайка М6.2.6 ГОСТ 5915-70 | |
| 7 | Шплинт 2х20 ГОСТ 397-64 | Шплинт 2х20 ГОСТ 397-64 | |
| 8 | Гайка М8.2.6. ГОСТ 5915-70 | Гайка М8.2.6. ГОСТ 5915-70 | |
| 9 | Д27-132 | Болт | |
| 10 | Болт М8-6gх90.88.35.019 ГОСТ 7795-70 | Болт М8-6gх90.88.35.019 ГОСТ 7795-70 | |
| 11 | Шайба 8 65Г 06 ГОСТ 6402-70 | Шайба 8 65Г 06 ГОСТ 6402-70 | |
| 12 | Д27-124-А1 | Рычаг внешний | |
| 13 | Д27-111-Б | Корпус | |
| 14 | Болт М8-6gх45.88.35.019 ГОСТ 7795-70 | Болт М8-6gх45.88.35.019 ГОСТ 7795-70 | |
| 15 | Д27-110-А | Прокладка | |
| 16 | Д27-116-Б | Рычаг | |
| 17 | Д27-131 | Штифт | |
| 18 | Д27-109 | Тарелка | |
| 19 | Шарик VI 10 мм ГОСТ 3722-60 | Шарик VI 10 мм ГОСТ 3722-60 | |
| 20 | Д27-108 | Шайба | |
| 21 | Д27-106 | Диск подвижный | |
| 22 | Д27-107 | Втулка | |
| 23 | Д27-105-1 | Диск ведущий | |
| 24 | Шарик VI 11 мм Р ГОСТ 3722-60 | Шарик VI 11 мм Р ГОСТ 3722-60 | |
| 25 | Д27-104 | Шайба | |
| 26 | Подшипник 202 ГОСТ 8338-75 | Подшипник 202 ГОСТ 8338-75 | |
| 27 | Д27-102-А | Шестерня | |
| 28 | Д27-101 | Вал | |
| 29 | Шпонка 4х6,5 ГОСТ 8795-68 | Шпонка 4х6,5 ГОСТ 8795-68 | |
| 30 | Д27-103 | Кольцо | |
| 31 | Д27-118 | Болт | |
| 32 | Д27-122-А1 | Шайба | |
| 33 | Д27-121-А | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
