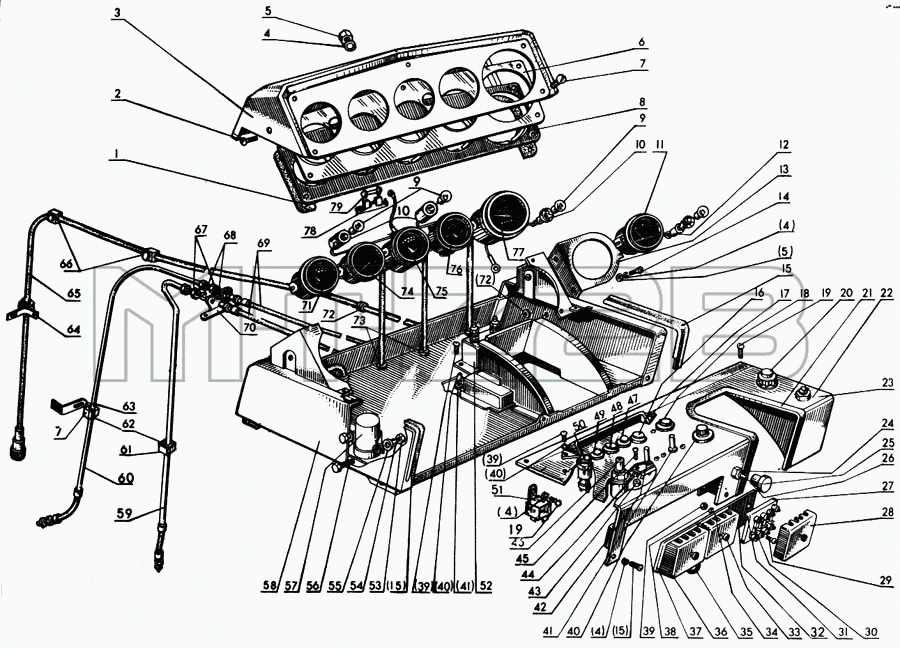

Каталог запасных частей к технике: МТЗ-80. Щиток приборов
1
2
3
4
4
4
4
5
5
5
6
7
7
8
9
9
9
10
10
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
40
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ВК-316Б | ВК-316Б | Выключатель | |
| 80-3801010 | 80-3801010 | Щиток с приборами (унифицированная кабина) | |
| 70Л-3801010 | 70Л-3801010 | Щиток приборов (для тракторов МТЗ-80Л) | |
| 70-3801010 | 70-3801010 | Щиток приборов | |
| 80-3801060 | 80-3801060 | Щиток (унифицированная кабина) | |
| 80-3801020 | 80-3801020 | Щиток (унифицированная кабина) | |
| 70Л-3801060 | 70Л-3801060 | Щиток | |
| 70-3801020 | 70-3801020 | Щиток | |
| ПР11-3722230 | ПР11-3722230 | Предохранитель 5А | |
| 5207. 3709 | 5207. 3709 | Переключатель | |
| 5117.3709 | 5117.3709 | Переключатель | |
| 70-3801040 | 70-3801040 | Основание щитка | |
| ВК-316Б-3708100 | ВК-316Б-3708100 | Защитное устройство | |
| 1 | 70-3801022 | Прокладка | |
| 2 | Винт М5-6gх12.58.019 ГОСТ 17474-72 | Винт М5-6gх12.58.019 ГОСТ 17474-72 | |
| 3 | 80-3801025 | Кожух | |
| 4 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 5 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | |
| 6 | 70-3801012-А | Рассеиватель | |
| 7 | Винт М6-6gх18.58.019 ГОСТ 17475-72 | Винт М6-6gх18.58.019 ГОСТ 17475-72 | |
| 8 | 70-3801050 | Основание щитка | |
| 9 | Лампа А12-1 | Лампа А12-1 | |
| 9 | Лампа А12-1 (унифицированная кабина) | Лампа А12-1 (унифицированная кабина) | |
| 10 | ПП158 | Патрон | |
| 10 | ПП158 | Патрон | |
| 11 | УБ-126 | Приемник указателя уровня топлива (обычная кабина) | |
| 12 | 70-3723035 | Наконечник | |
| 13 | 70-3801047 | Кронштейн (обычная кабина) | |
| 14 | Винт М6-6gх12.58.039 ГОСТ 17473-72 | Винт М6-6gх12.58.039 ГОСТ 17473-72 | |
| 15 | ППР25 | Уплотнитель | |
| 16 | ПД20М1 | Фонарь контрольной лампы | |
| 17 | 70-3801018 | Козырек | |
| 18 | ПД20-Е1 | Фонарь контрольной лампы | |
| 19 | Винт М6-6gх12.58.019 ГОСТ 17475-72 | Винт М6-6gх12.58.019 ГОСТ 17475-72 | |
| 20 | ПД-50В | Контрольный элемент | |
| 21 | 70-3801216 | Окантовка проема | |
| 22 | 70-3801060 | Щиток (обычная кабина) | |
| 23 | ВК-317-05 | Выключатель (для трактора МТЗ-80Л) | |
| 24 | Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70 | Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70 | |
| 25 | 70-3709012-А | Ручка переключателя | |
| 26 | П305 | Переключатель | |
| 27 | ПР11-С | Блок предохранителей | |
| 28 | ПР11-3722300 | Крышка | |
| 29 | Винт М5-6gх10.58.019 ГОСТ 17473-72 | Винт М5-6gх10.58.019 ГОСТ 17473-72 | |
| 30 | ПР11-3722210 | Предохранитель 15А | |
| 31 | ПР11-3722100-Ж | Основание | |
| 32 | 70-3722025 | Панель предохранителей | |
| 33 | ПР11-Р | Блок предохранителей | |
| 34 | П11-3722100Е | Основание | |
| 35 | В50-3724024 | Провод | |
| 36 | ПР11-Л | Блок предохранителей | |
| 37 | ПР11-3722100-Д | Основание | |
| 38 | Шайба 5Т 65Г 06 ОСТ 37.000.115-74 | Шайба 5Т 65Г 06 ОСТ 37.000.115-74 | |
| 39 | Гайка М5-6Н.6.019 ГОСТ 5927-70 | Гайка М5-6Н.6.019 ГОСТ 5927-70 | |
| 40 | 8600.103 | Включатель стеклоомывателя | |
| 41 | 5116. 3709 | Переключатель | |
| 42 | 5206. 3709 | Переключатель | |
| 43 | Гайка М4.65Г.6.019 ГОСТ 5927-70 | Гайка М4.65Г.6.019 ГОСТ 5927-70 | |
| 44 | Шайба 4.65Г.06. ГОСТ 6402-70 | Шайба 4.65Г.06. ГОСТ 6402-70 | |
| 45 | Винт М4-6gх8.58.019 ГОСТ 17473-72 | Винт М4-6gх8.58.019 ГОСТ 17473-72 | |
| 46 | ВК322 | Включатель | |
| 47 | ПД20-Е1 | Фонарь контрольной лампы | |
| 48 | ПД20-Е1 | Фонарь контрольной лампы | |
| 49 | ПД20-Е1 | Фонарь контрольной лампы | |
| 50 | ПД20-Е1 | Фонарь контрольной лампы | |
| 51 | 111.3747 | Реле (унифицированная кабина) | |
| 52 | СЭ50-В | Добавочное сопротивление | |
| 53 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | |
| 54 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 55 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 56 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 57 | РС410-М | Прерыватель указателей поворотов | |
| 58 | 82.3801040 | Основание щитка (унифицированная кабина) | |
| 59 | 70-3801100 | Трубка манометра воздуха | |
| 60 | 70-3801080 | Трубка манометра масла | |
| 61 | Ф50-3802023 | Кронштейн | |
| 62 | 48А-3801023 | Трубка | |
| 63 | 70-3801091 | Кронштейн | |
| 64 | 80-3801092 | Кронштейн | |
| 65 | ГВ-20В-01 | Вал гибкий | |
| 66 | 70-3801029 | Зажим | |
| 67 | Гайка М12х1,25.6Н.б.019 | Гайка М12х1,25.6Н.б.019 | |
| 68 | Шайба 12ОТ 65Г.06 ГОСТ 6402-70 | Шайба 12ОТ 65Г.06 ГОСТ 6402-70 | |
| 69 | 70-3801180 | Шланг | |
| 70 | 70-3801027 | Кронштейн | |
| 71 | УК133-В | Указатель температуры воды | |
| 72 | 70-3723842-01 | Втулка | |
| 73 | 70-3723042-02 | Втулка | |
| 74 | АП110 | Указатель тока | |
| 75 | МД-226 | Указатель давления воздуха | |
| 76 | МД-219 | Указатель давления масла | |
| 77 | ТХ-135 | Тахоспидометр | |
| 78 | БЗ-20 | Блок защиты | |
| 79 | ПВ-50 | Предохранитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
