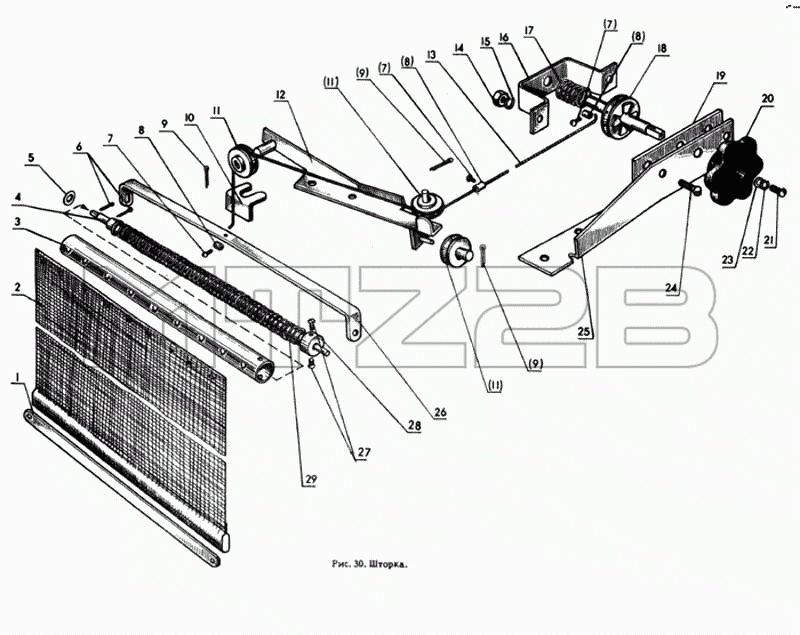

Каталог запасных частей к технике: МТЗ-80. Шторка
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1310410-Б | 70-1310410-Б | Блок управления в сборе | |
| 70-1310030 | 70-1310030 | Стержень с фиксатором и пружиной | |
| 70-1110020 | 70-1110020 | Стержень со шторкой в сборе | |
| 70-1310010 | 70-1310010 | Шторка в сборе | |
| 1 | 70-1310016 | Планка | |
| 2 | 70-1310021 | Шторка | |
| 3 | 70-1310040 | Барабан | |
| 4 | 70-1310070 | Стержень | |
| 5 | Шайба 8 ГОСТ 11371-78 | Шайба 8 ГОСТ 11371-78 | |
| 6 | Шплинт 2х12-001 ГОСТ 497-66 | Шплинт 2х12-001 ГОСТ 497-66 | |
| 7 | Винт М4-6gх8.56.019 ГОСТ 11371-78 | Винт М4-6gх8.56.019 ГОСТ 11371-78 | |
| 8 | 70-1310441 | Фиксатор | |
| 9 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 10 | 70-1310134 | Скоба | |
| 11 | 70-1310024 | Ролик | |
| 12 | 70-1310110 | Кронштейн | |
| 13 | 70-1310121-А | Шнур | |
| 14 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | |
| 15 | Шайба 6 ГОСТ 6402-70 | Шайба 6 ГОСТ 6402-70 | |
| 16 | 70-1310411 | Скоба | |
| 17 | А09.01.023 | Пружина | |
| 18 | 70-1310450 | Барабан | |
| 19 | 70-1310412 | Планка | |
| 20 | 70-1310130-А | Рукоятка | |
| 21 | Винт М5-6gх12.56.019 ГОСТ 17473-72 | Винт М5-6gх12.56.019 ГОСТ 17473-72 | |
| 22 | Шайба 5 ГОСТ 6402-70 | Шайба 5 ГОСТ 6402-70 | |
| 23 | Шайба 5 ГОСТ 11371-78 | Шайба 5 ГОСТ 11371-78 | |
| 24 | Винт М6-6gх20.5б.019 ГОСТ 17473-72 | Винт М6-6gх20.5б.019 ГОСТ 17473-72 | |
| 25 | 70-1310425 | Кронштейн | |
| 26 | 70-1310013-А | Планка | |
| 27 | 70-1310017 | Винт | |
| 28 | 70-1310043 | Фиксатор | |
| 29 | 70-1310033 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
