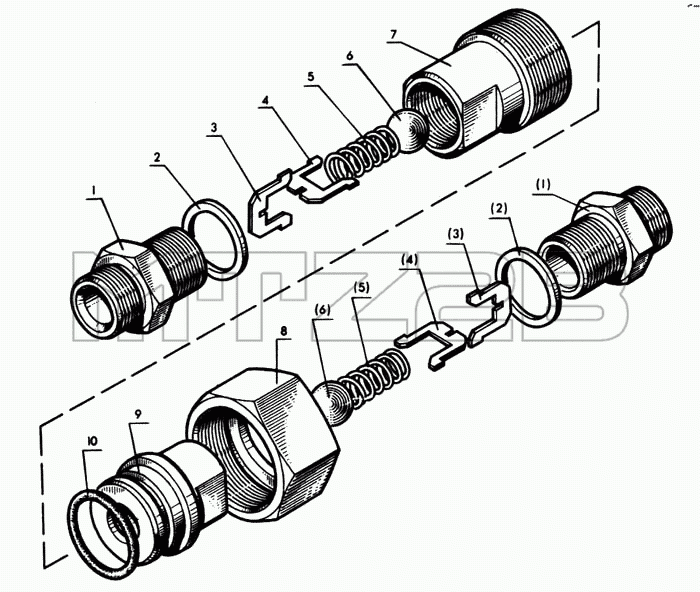

Каталог запасных частей к технике: МТЗ-80. Запорное устройство
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3057-4616320 | 3057-4616320 | Запорное устройство в сборе | |
| 3057-4616330 | 3057-4616330 | Корпус левый | |
| 3057-4616350 | 3057-4616350 | Клапан запорного устройства диаметр 12 правый в сборе | |
| 1057-4616340-А | 1057-4616340-А | Крестовина в сборе | |
| 1 | 1057-4616338-А | Штуцер | |
| 2 | 1058-4616339 | Шайба уплотнительная | |
| 3 | 1057-4616344-А | Крестовина нижняя | |
| 4 | 1057-4616342-А | Крестовина верхняя | |
| 5 | А16-2530034-1 | Пружина | |
| 6 | Шарик II 14.288-60 ГОСТ 3722-81 | Шарик II 14.288-60 ГОСТ 3722-81 | |
| 7 | 1057-4616332-А | Корпус левый запорного устройства диаметр 12 | |
| 8 | 1057-4616364-Б | Гайка накидная | |
| 9 | 1057-4616352-А | Корпус правый запорного устройства диаметр 12 | |
| 10 | Кольцо 022-027-30-2-3 ГОСТ 9833-73 | Кольцо 022-027-30-2-3 ГОСТ 9833-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
