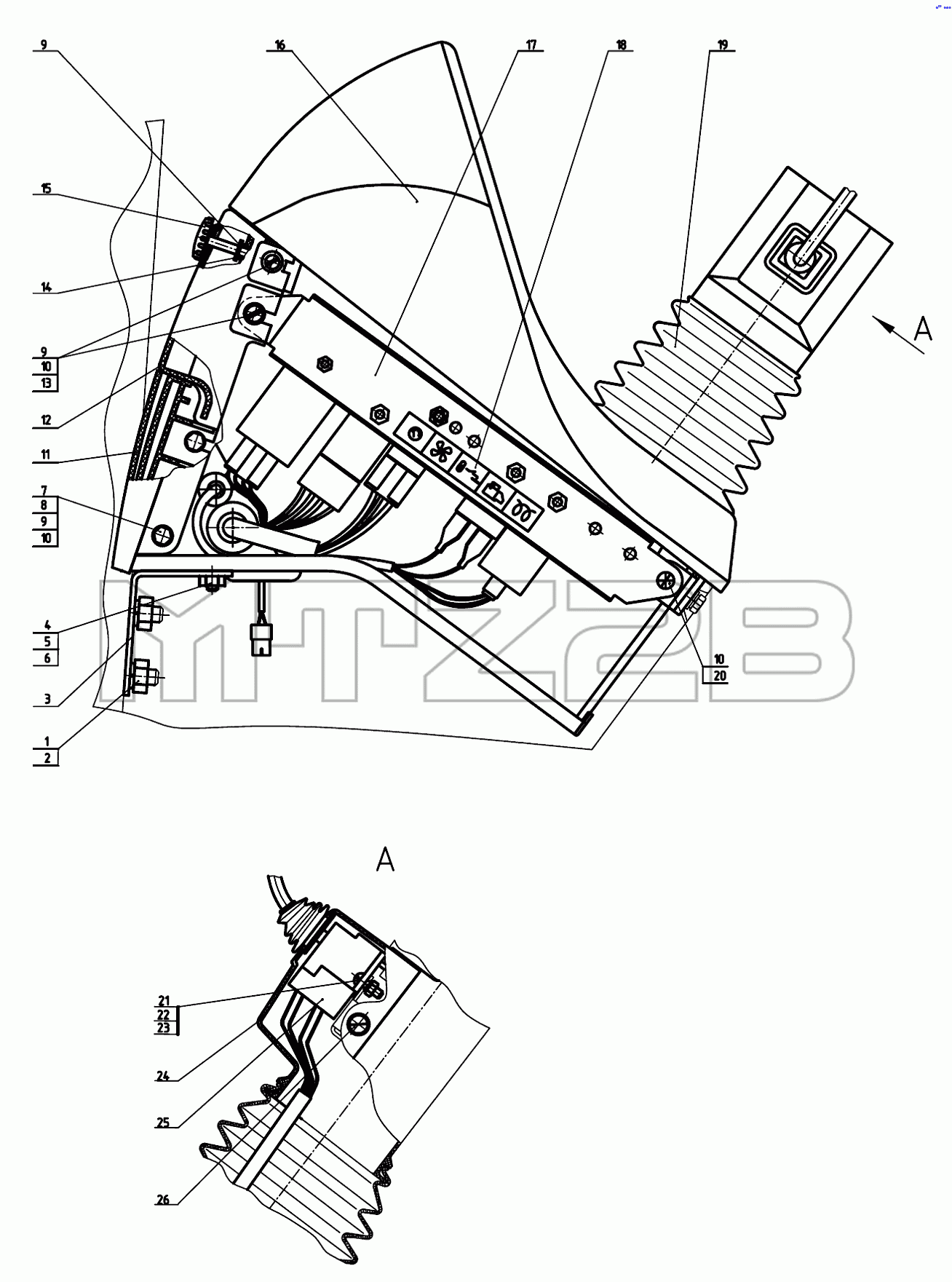

Каталог запасных частей к технике: МТЗ-80.1. Щиток приборов 826-3805010
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 826-3805010-08 | 826-3805010-08 | Щиток приборов | |
| 826-3805010-09 | 826-3805010-09 | Щиток приборов | |
| 1 | М10-6Н.6.019 | Гайка | |
| 2 | 10.ОТ | Шайба | |
| 3 | 80-3805030 | Кронштейн | |
| 4 | М8-6gх16.88.35.019 | Болт | |
| 5 | С.8.01.019 | Шайба | |
| 6 | 8Т | Шайба | |
| 7 | М6-6gх16.88.35.019 | Болт | |
| 8 | М6-6Н.6.019 | Гайка | |
| 9 | С.6.01.019 | Шайба | |
| 10 | 6Т | Шайба | |
| 11 | 826-3805045 | Стенка | |
| 11 | 826-3805041-Б | Стенка формованная или литьевая | |
| 12 | 826-3805061 | Крышка | |
| 12 | 826-3805061-Б | Крышка формованная или литьевая | |
| 13 | В.М6-6gх16.58.019 | Винт | |
| 14 | 006-010-25-1-4 | Кольцо | |
| 15 | 826-3805065 | Винт | |
| 16 | 826-3805021 | Щиток | |
| 16 | 826-3805020 | Панель формованная или литьевая | |
| 17 | 80-3805070 | Панель | |
| 18 | 926-3805025 | Табличка | |
| 19 | 80-3805012-Б | Уплотнитель | |
| 20 | В.М6-6gх12.58.019 | Винт | |
| 21 | В.М5-6gх16.58.019 | Винт | |
| 22 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 23 | 5Т | Шайба | |
| 24 | 80-3709023 | Кожух | |
| 25 | 3912.3769-03 | Переключатель указателей поворота и света | |
| 25 | 9779 | Переключатель указателей поворота и света | |
| 26 | В.М6-6gх12.58.019 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
