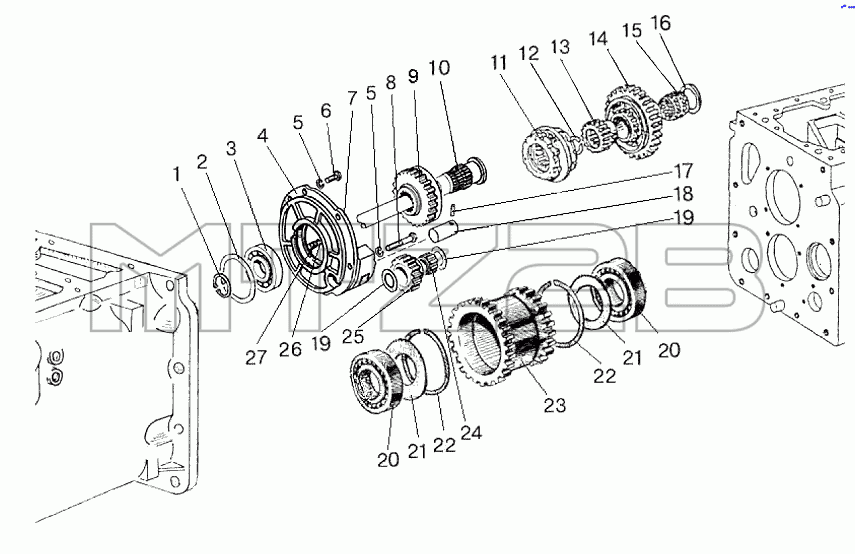

Каталог запасных частей к технике: МТЗ-80.1. Синхронизированный реверс-редуктор
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2С55 | Кольцо | |
| 2 | 2С100 | Кольцо | |
| 3 | 211АУШ1 | Подшипник | |
| 4 | 74-1721023 | Прокладка | |
| 4 | 74-1721023-01 | Прокладка | |
| 5 | 10.ОТ | Шайба | |
| 6 | М10-6gх25.88.35.019 | Болт | |
| 7 | Р70-1721022 | Крышка опорная | |
| 8 | М10-6gх75.88.35.019 | Болт | |
| 9 | Р70-1721090 | Шестерня | |
| 10 | 74-1721113 | Вал | |
| 10 | Р70-1721020 | Вал | |
| 11 | 74-1701060-А | Синхронизатор | |
| 12 | С40 | Кольцо | |
| 13 | 74-1721028 | Втулка | |
| 14 | 74-1721080-01 | Шестерня | |
| 15 | 3КК50х57х36Е | Подшипник | |
| 16 | 74-1701026 | Шайба | |
| 17 | 70-1723012 | Штифт 6х36.88.016 | |
| 18 | Р70-1721023 | Ось | |
| 19 | Р70-1721021 | Шайба | |
| 20 | 212АУШ1 | Подшипник | |
| 21 | 70-1721318 | Шайба маслоотражательная | |
| 22 | 2С110 | Кольцо | |
| 23 | 50-1721041 | Шестерня | |
| 23 | 50-1721040 | Шестерня | |
| 24 | 864906Е | Роликоподшипник | |
| 25 | Р70-1721024 | Шестерня | |
| 26 | 12-12-306 | Кольцо | |
| 27 | 52-2308094 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
