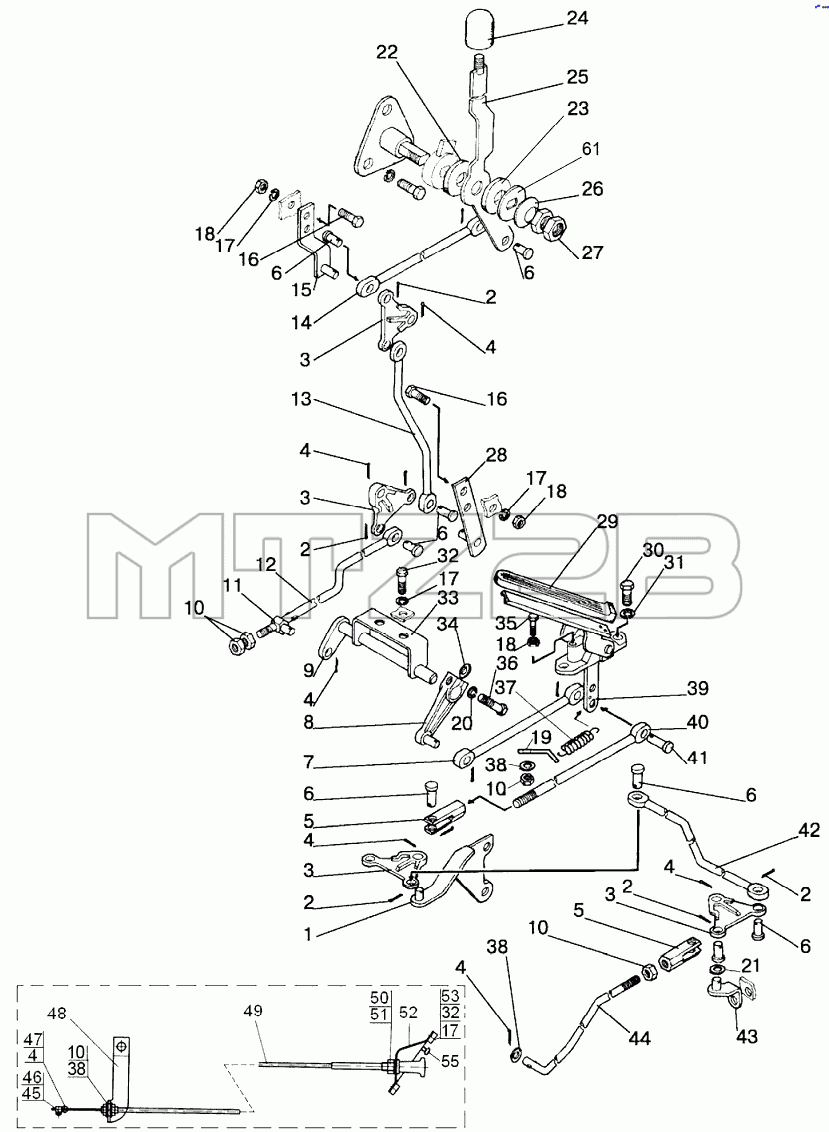

Каталог запасных частей к технике: МТЗ-80.1. Управление подачей топлива 800-1108500
1
1
2
2
2
2
2
3
3
3
3
4
4
4
4
4
4
4
5
5
5
6
6
6
6
6
6
6
7
8
9
10
10
10
10
11
12
13
14
15
16
16
17
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
38
39
40
41
42
42
43
43
44
44
45
46
47
48
49
50
51
52
53
55
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 800-1108500 | 800-1108500 | Управление подачей топлива | |
| 800-1108500-Б | 800-1108500-Б | Управление подачей топлива | |
| 1 | 80В-1108545 | Кронштейн | |
| 1 | 80В-1108570 | Кронштейн | |
| 2 | 2х12.019 | Шплинт | |
| 3 | 80В-1108506 | Рычаг | |
| 4 | 3,2х18.019 | Шплинт | |
| 5 | 80В-1108542-А | Наконечник | |
| 5 | 80В-1108542 | Наконечник тяги | |
| 6 | 70-1601109-01 | Палец | |
| 6 | 6х22 | Палец | |
| 7 | 80В-1108503 | Тяга | |
| 8 | 80В-1108365 | Рычаг | |
| 9 | 80В-1108360 | Вал | |
| 10 | М8-6Н.6.019 | Гайка | |
| 11 | 70-1108317 | Бонка | |
| 12 | 80В-1108537 | Тяга | |
| 13 | 80В-1108343 | Тяга | |
| 14 | 80В-1108344 | Тяга | |
| 15 | 80В-1108380 | Кронштейн | |
| 16 | М6-6gх20.88.35.019 | Болт | |
| 17 | 6Т | Шайба | |
| 18 | М6-6Н.6.019 | Гайка | |
| 19 | 80В-1108341 | Кронштейн | |
| 20 | 8Т | Шайба | |
| 21 | С10.01.019 | Шайба | |
| 22 | 80-1108028 | Шайба | |
| 23 | 80-1108178 | Шайба фрикционная | |
| 24 | А13.11.000 | Рукоятка | |
| 25 | 80В-1108350 | Рукоятка | |
| 26 | 80В-1108347 | Пружина тарельчатая | |
| 27 | М14х1,5-6Н.04.019 | Гайка | |
| 28 | 80В-1108370 | Кронштейн | |
| 29 | А13.36.001 | Чехол | |
| 30 | М10-6gх25.88.35.019 | Болт | |
| 31 | 10.ОТ | Шайба | |
| 32 | М6-6gх12.88.35.019 | Болт ГОСТ 7796-70 | |
| 33 | 80В-1108346 | Кронштейн | |
| 34 | 50-1108044 | Шпонка | |
| 35 | М6-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 36 | М8-6gх25.88.35.019 | Болт | |
| 37 | 70-4803019 | Пружина | |
| 38 | С8.01.019 | Шайба | |
| 39 | 80В-1108510-А | Педаль | |
| 40 | 80В-1108526 | Тяга | |
| 41 | 8х30 | Палец | |
| 42 | 1220-1108344-А | Тяга | |
| 42 | 80В-1108344-01 | Тяга | |
| 43 | 80В-1108530 | Кронштейн | |
| 43 | 800-1108530-А | Кронштейн | |
| 44 | 80В-1108541 | Тяга | |
| 44 | 1025-1108541-02 | Тяга | |
| 45 | В.М4-6gх10.58.019 | Винт | |
| 46 | 70-1310441 | Фиксатор | |
| 47 | 80-1108317 | Бонка | |
| 48 | 80-1108126 | Кронштейн | |
| 49 | 80-1108630-А | Трос | |
| 50 | М12х1,25-6Н.6.019 | Гайка | |
| 51 | С12.01.019 | Шайба | |
| 52 | 80-1024211 | Щиток | |
| 53 | А30.04.017 | Колпачок | |
| 55 | 70-3723023 | Втулка | |
| 61 | 822-1108028 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
