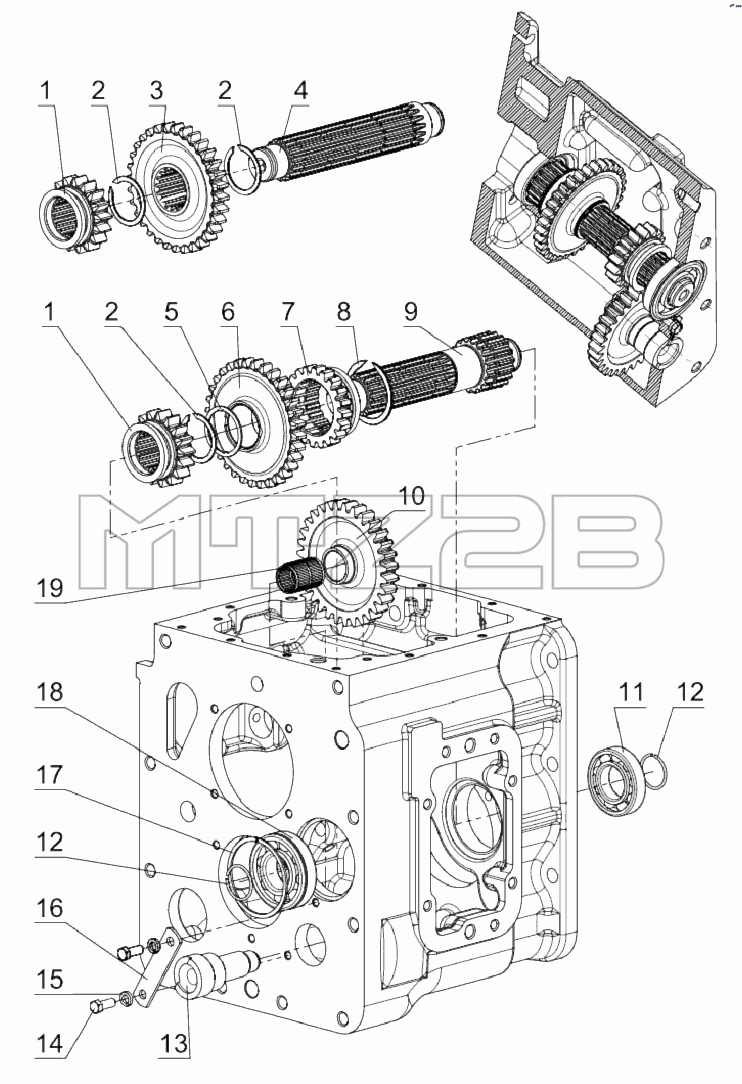

Каталог запасных частей к технике: МТЗ-80.1. Вал I передачи и заднего хода
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1701380 | 70-1701380 | Вал 1-ой передачи и заднего хода в сборе | |
| 50-1701380-А | 50-1701380-А | Вал 1-ой передачи и 3.х. | |
| 1 | 50-1701212-А | Шестерня I передачи и заднего хода | |
| 2 | 2С50 | Кольцо | |
| 3 | Ф50-1701224 | Шестерня | |
| 4 | 50-1701382-А | Вал 1-ой передачи и 3.х. | |
| 5 | 70-1701226 | Шайба | |
| 6 | 70-1701224 | Шестерня привода ходоуменьшителя | |
| 7 | 70-1701072 | Шестерня включения ходоуменьшителя I | |
| 8 | 2С65 | Кольцо | |
| 9 | 70-1701382 | Вал I передачи и з.х. | |
| 10 | 70-1701080 | Шестерня с подшипником в сборе | |
| 10 | 70-1701082 | Шестерня заднего хода промежуточная | |
| 11 | 208А | Подшипник | |
| 12 | ХЧМ-1701163 | Кольцо | |
| 13 | 50-1701434-А | Ось | |
| 14 | М10-6gх25.88.35.019 | Болт | |
| 15 | 10.ОТ | Шайба | |
| 16 | 50-1702082-А | Планка | |
| 17 | 90 | Кольцо | |
| 17 | 50-1701501 | Кольцо | |
| 18 | 50308А | Подшипник | |
| 19 | 3КК30х35х46Е | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
