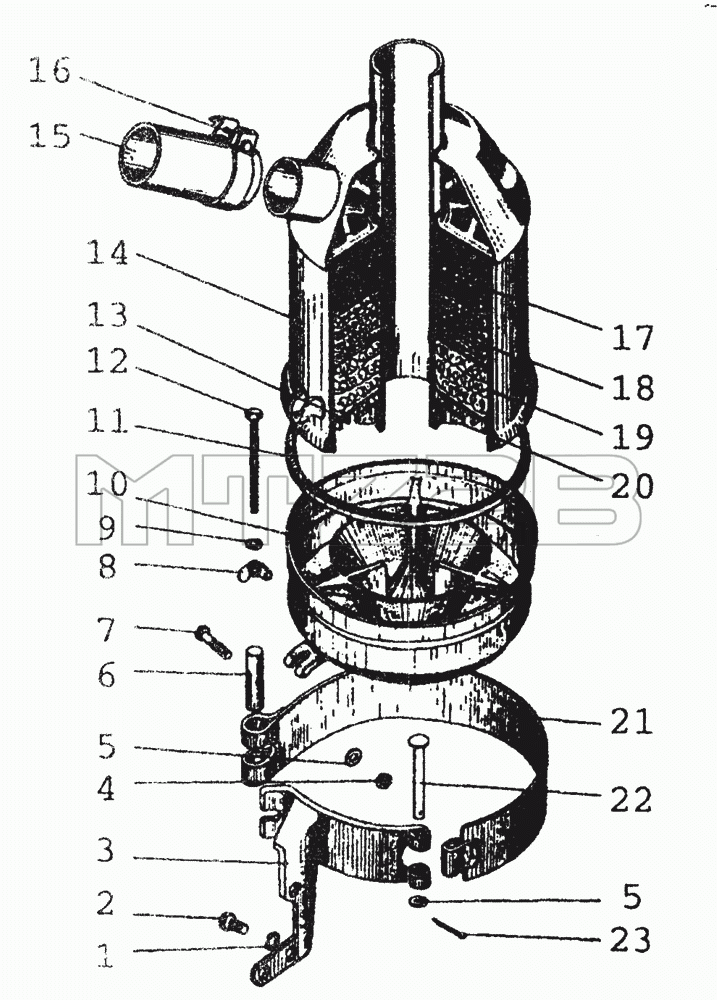

Каталог запасных частей к технике: МТЗ-80 (2002). 1109 Фильтр воздушный
/15.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1109015-А | 240-1109015-А | Воздухоочиститель | |
| 240-1109280 | 240-1109280 | Кронштейн | |
| 1 | OCT37.001.115-75 | Шайба 6Т | |
| 2 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 3 | 240-1109290-Б1 | Кронштейн | |
| 4 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 5 | 50-1401067 | Шайба | |
| 6 | 50Л-1109301-Б | Палец | |
| 7 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 8 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 9 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 10 | 240-1109250-Б2 | Поддон | |
| 11 | 240-1109306 | Кольцо | |
| 12 | 240-1109262 | Болт | |
| 13 | 240-1109095 | Обойма | |
| 14 | 240-1109035-А2-02 | Корпус | |
| 15 | 63-74-90-02(2,0) | Рукав-деталь | |
| 16 | ХС-71.019 | Хомут | |
| 17 | 240-1109165 | Элемент фильтрующий | |
| 18 | 240-1109166-Б | Элемент фильтрующий | |
| 19 | 240-1109167-Б | Элемент фильтрующий | |
| 20 | 240-1109096-Б | Стопор | |
| 21 | 240-1109299 | Хомут | |
| 22 | 50-1109296-Б | Палец | |
| 23 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
