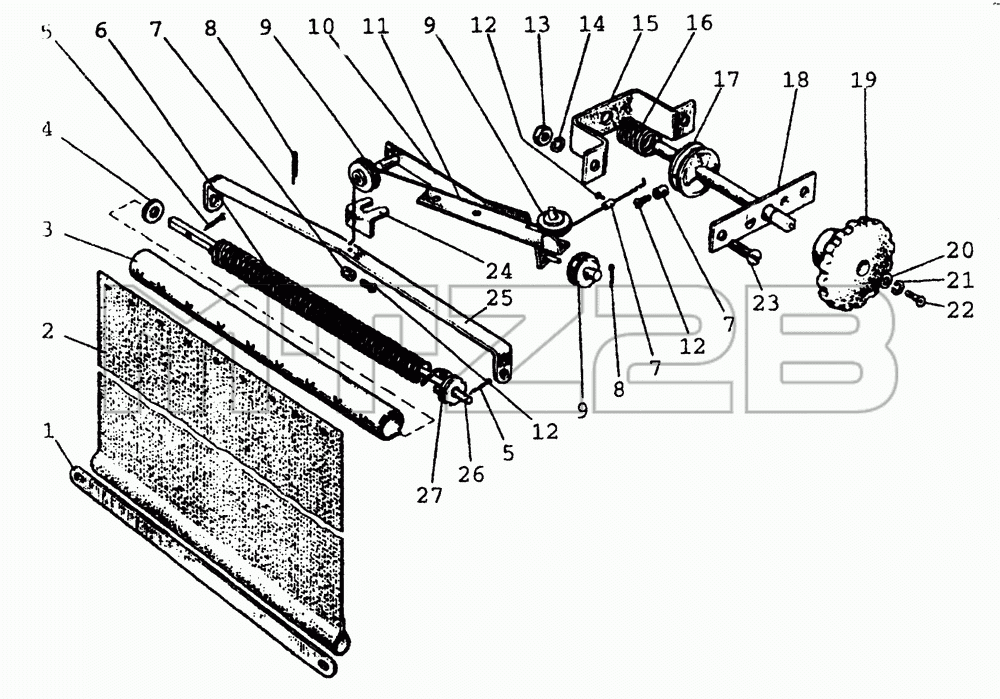

Каталог запасных частей к технике: МТЗ-80 (2002). 1310 Шторка. Вариант с ГУР
/24.gif)
1
2
3
4
5
5
6
7
7
7
8
8
9
9
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 70-1310016 | Планка | |
| 2 | А09.01.001 | Шторка | |
| 3 | А0901.015 | Барабан | |
| 4 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 5 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 6 | А09.01.005 | Пружина | |
| 7 | 70-1310441 | Фиксатор | |
| 8 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 9 | 70-1310024 | Ролик | |
| 10 | 70-1310210 | Кронштейн | |
| 11 | 70-1310121-А | Шнур | |
| 12 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 | |
| 13 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 14 | ОСТ37.001.115-75 | Шайба 8Т | |
| 15 | 70-1310411 | Скоба | |
| 16 | А09.01.023 | Пружина | |
| 17 | 70-1310450 | Барабан | |
| 18 | 70-1310412 | Планка | |
| 19 | 70-1310130-А | Рукоятка | |
| 20 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 21 | ОСТ37.001.115-75 | Шайба 8Т | |
| 22 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 | |
| 23 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 | |
| 24 | 70-1310134 | Скоба | |
| 25 | 70-1310013-А | Планка | |
| 26 | А09.01.004 | Стержень | |
| 27 | А09.01011 | Наконечник |
