Каталог запчастей МТЗ и ММЗ

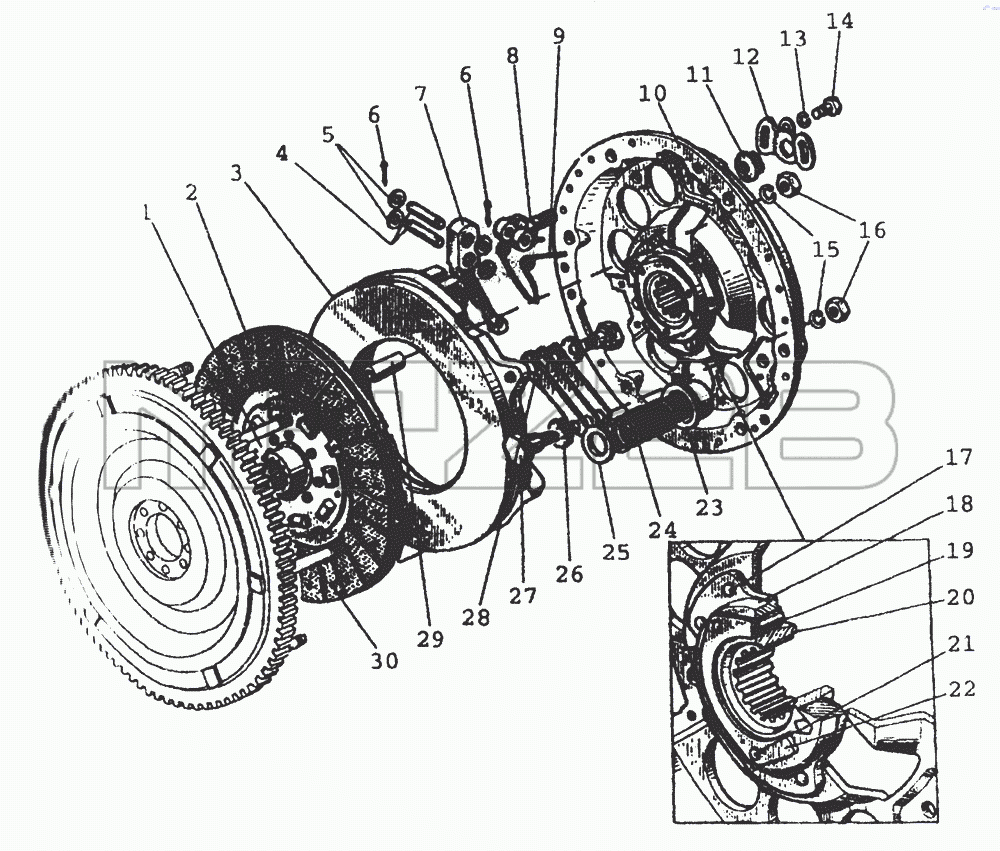

Каталог запасных частей к технике: МТЗ-80 (2002). 1601 Диски сцепления
/29.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1601090 | 80-1601090 | Диск сцепления в сборе | |
| 85-1601120-Б | 85-1601120-Б | Диск опорный | |
| 1 | 85-1601130-01 | Диск ведомый (с безасбестовыми накладками) | |
| 2 | 70-1601138-01 | Накладка фрикционная | |
| 3 | 80-1601093 | Диск нажимной | |
| 4 | 85-1601096 | Палец | |
| 5 | 85-1601108 | Шайба | |
| 6 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 7 | 85-1601094 | Рычаг отжимной | |
| 8 | 85-1601097 | Вилка | |
| 9 | 85-1601083 | Пружина | |
| 10 | 85-1601122-Б | Диск опорный | |
| 11 | 85-1601109-А | Гайка регулировочная | |
| 12 | 85-1601086 | Шайба стопорная | |
| 13 | ОСТ37.001.115-75 | Шайба 8Т | |
| 14 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 15 | ОСТ37.001.115-75 | Шайба 8Т | |
| 16 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 17 | ГОСТ10299-80 | Заклепка 8x22.01 | |
| 18 | 70-1601051 | Ступица (входит в дет.70-1601125) | |
| 19 | 70-1601091 | Демпфер | |
| 20 | 70-1601053 | Втулка | |
| 21 | ГОСТ10299-80 | Заклепка 8x22.01 | |
| 22 | 70-1601062 | Шайба | |
| 23 | 85-1601072-Б | Стакан | |
| 24 | 85-1601115 | Пружина | |
| 25 | 85-1601118-Б | Шайба изолирующая | |
| 26 | 85-1601121 | Шайба | |
| 27 | 85-1601126 | Болт | |
| 28 | 85-1601124 | Пластина | |
| 29 | 70-1601074 | Втулка | |
| 30 | ГОСТ12642-80 | Заклепка 2-4x8-32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
