Каталог запчастей МТЗ и ММЗ

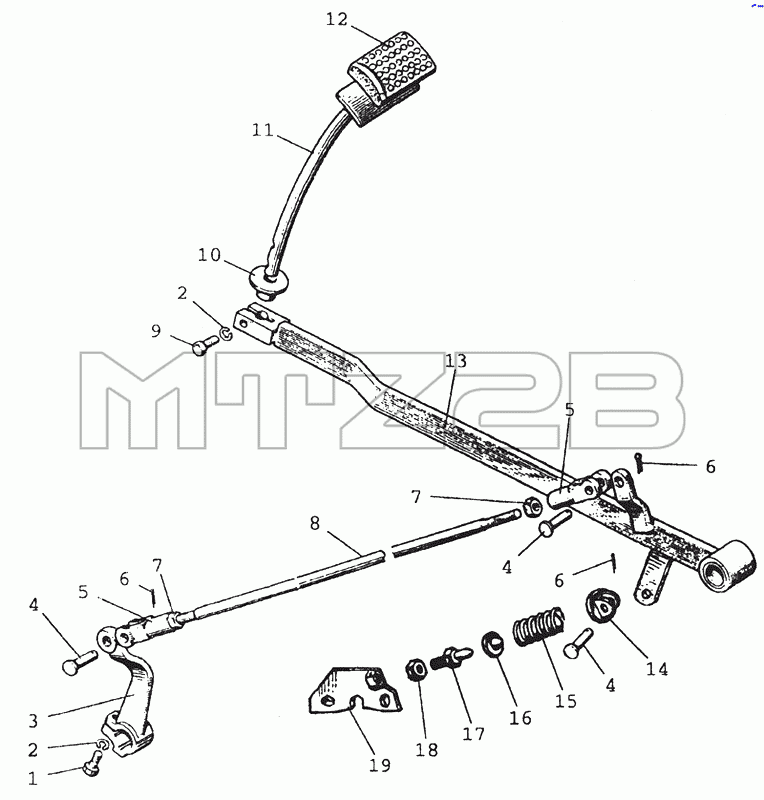

Каталог запасных частей к технике: МТЗ-80 (2002). 1602 Привод выключения сцепления
/34.gif)
1
2
2
3
4
4
4
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1602010-Б | 80-1602010-Б | Управление сцеплением | |
| 60-1602110-Б | 60-1602110-Б | Тяга | |
| 1 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 2 | ОСТ37.001115-75 | Шайба 12ОТ | |
| 3 | 80-1601219-Б | Рычаг | |
| 4 | ОСТ37.001.163-75 | Палец 8x65 | |
| 5 | 50-3502203 | Вилка | |
| 6 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 7 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 8 | 50-1602112-Б | Тяга | |
| 9 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 10 | 80-3503158-А | Чехол | |
| 11 | 80-1602040-Б | Стержень подушки | |
| 12 | А13.33.002 | Чехол | |
| 13 | 80-1602020-Б1 | Педаль | |
| 14 | 50-1602027 | Упор | |
| 15 | 50-1602032 | Пружина | |
| 16 | 50-1602029 | Шайба упорная | |
| 17 | 80-1602033 | Болт упорный | |
| 18 | ГОСТ5916-70 | Гайка М14х 1,5-6Н.6.019 | |
| 19 | 80-1602075-Б | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
