Каталог запчастей МТЗ и ММЗ

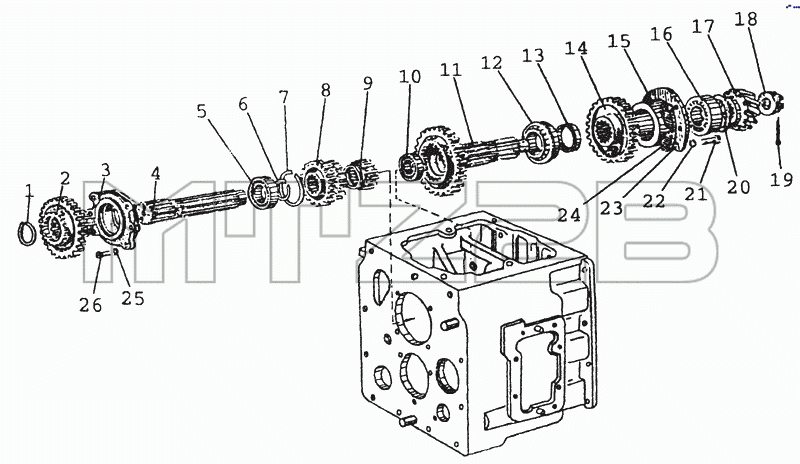

Каталог запасных частей к технике: МТЗ-80 (2002). 1701 Вал первичный. Вал вторичный
/36.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-1701030-А | 48-1701030-А | Вал первичный в сборе | |
| 50-1701040 | 50-1701040 | Вал вторичный в сборе | |
| 50-1701050 | 50-1701050 | Стакан подшипника в сборе | |
| 1 | ГОСТ13940-86 | Кольцо 2В50 | |
| 2 | 70-1721025 | Шестерня понижающего редуктора | |
| 3 | 50-1701034 | Стакан вала | |
| 4 | 48-1701032-А | Вал первичный | |
| 5 | ГОСТ7242-81 | Подшипник 60210АУШ1 | |
| 6 | ГОСТ13940-86 | Кольцо 2В50 | |
| 7 | ГОСТ13940-86 | Кольцо 2В50 | |
| 8 | 50-1701048-А | Шестерня IV и V передач | |
| 9 | 50-1701045 | Шестерня III передачи | |
| 10 | ГОСТ8338-75 | Подшипник | |
| 11 | 50-1701252 | Вал вторичный | |
| 12 | ГОСТ27365-87 | Подшипник 6-67512АШ2 | |
| 13 | 50-1701312 | Втулка распорная | |
| 14 | 50-1701314 | Шестерня II ступени редуктора | |
| 15 | 50-1701255 | Стакан | |
| 16 | ГОСТ333-71 | Подшипник 6-761 ОА | |
| 17 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 18 | 50-1701253 | Гайка М36х1,5 | |
| 19 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 20 | 50-1701254 | Шайба | |
| 21 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 22 | ОСТ37.001.115-75 | Шайба 8Т | |
| 23 | 50-1701259 | Прокладка регулировочная 0,5 мм | |
| 24 | 50-1701258 | Прокладка регулировочная 0,2 мм | |
| 25 | ОСТ37.001.115-75 | Шайба 8Т | |
| 26 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
