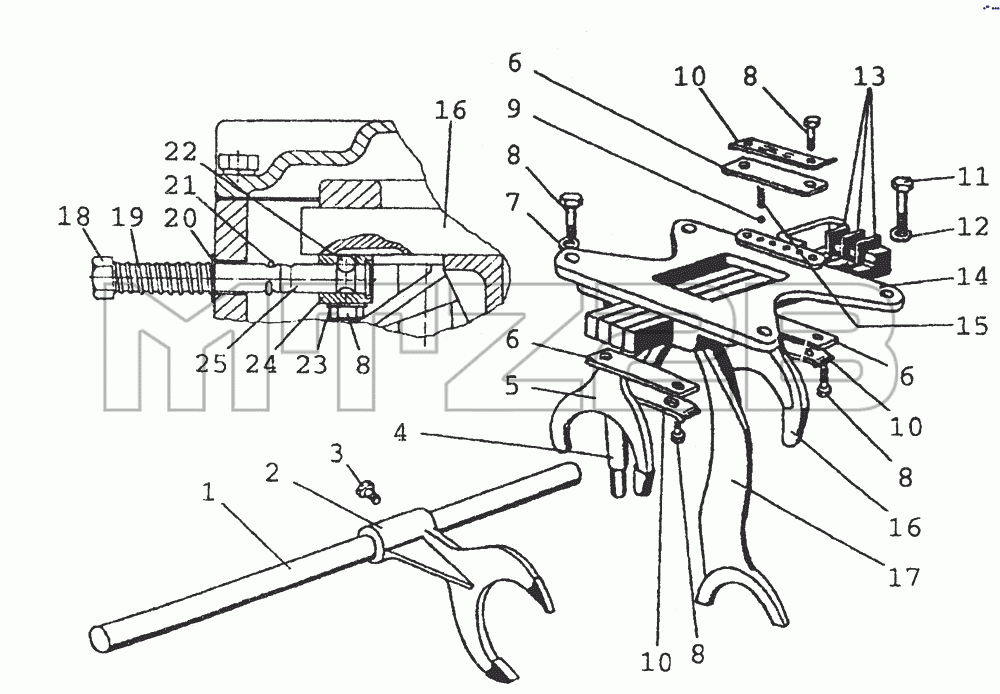

Каталог запасных частей к технике: МТЗ-80 (2002). 1702 Механизм переключения передач. Корпус вилок
/40.gif)
1
2
3
4
5
6
6
6
7
8
8
8
8
8
9
10
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1702080-А | 50-1702080-А | Корпус вилок | |
| 50-1702080-А-01 | 50-1702080-А-01 | Корпус вилок | |
| 1 | 50-1702063 | Валик | |
| 2 | 50-1702028 | Вилка переключения редуктора | |
| 3 | 36-1702110 | Винт установочный | |
| 4 | 50-1702095-А1 | Поводок | |
| 5 | 50-1702116 | Вилка переключения IV и V передач | |
| 6 | 50-1702081 | Планка вилок переключения | |
| 7 | ОСТ37.001.115-75 | Шайба 8Т | |
| 8 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 9 | ГОСТ3722-81 | Шарик 10.0-60 | |
| 10 | 50-1702107-А | Пластина стопорная | |
| 11 | 50-1702092 | Болт призонный М12х42 | |
| 12 | ОСТ37.001.115-75 | Шайба 8Т | |
| 13 | 50-1702083 | Планка замковая | |
| 14 | 50-1702085 | Корпус вилок | |
| 15 | 50-1702148-А | Пружина фиксатора | |
| 16 | 50-1702096 | Вилка переключения III передачи | |
| 17 | 74-1702086 | Вилка 1-й передачи и заднего хода | |
| 18 | 70-1702073 | Шток | |
| 19 | 70-1702077 | Пружина | |
| 20 | А6101.501 | Шайба | |
| 21 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 22 | ГОСТ3722-81 | Шарик 10.0-60 | |
| 23 | 50-1702107 | Шайба | |
| 24 | 70-1702072 | Кронштейн | |
| 25 | 70-1702071 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
