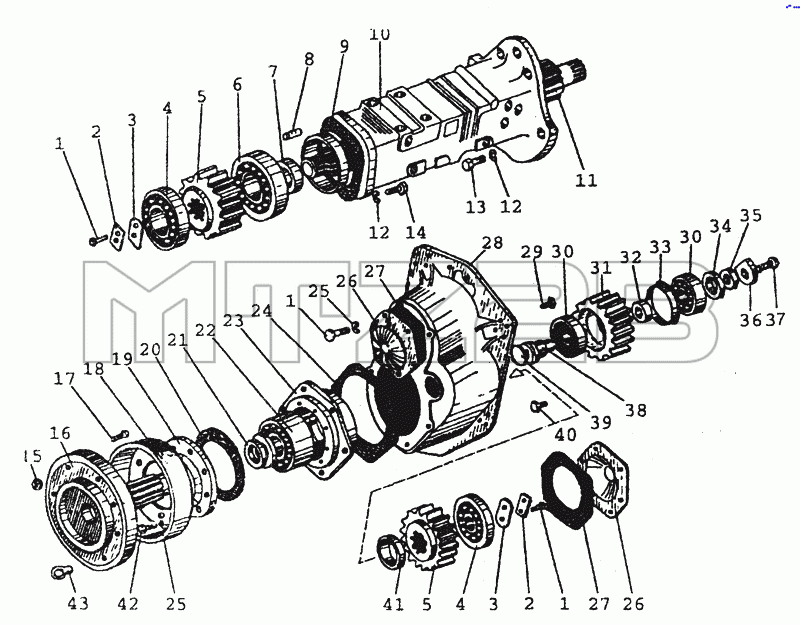

Каталог запасных частей к технике: МТЗ-80 (2002). 2412 Бортовой редуктор (82Р)
/52.gif)
1
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50X-2412010-А | 50X-2412010-А | Редуктор бортовой правый | |
| 50Х-2412039 | 50Х-2412039 | Корпус редуктора левый | |
| 50Х-2412020-А | 50Х-2412020-А | Редуктор бортовой левый (1-8, 10-43) | |
| 1 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 2 | 72-2308013 | Пластина | |
| 3 | 50Х-2412056 | Шайба упорная | |
| 4 | ГОСТ8328-75 | Подшипник 12115ВMУШ1 | |
| 5 | 50Х-2412049 | Шестерня | |
| 6 | ГОСТ8328-75 | Подшипник 12115ВMУШ1 | |
| 7 | ГОСТ8752-79 | Манжета 2.2-38x58-1 | |
| 8 | 50-1601352 | Штифт | |
| 9 | 50Х-2412072 | Прокладка | |
| 10 | 50Х-2412018 | Рукав | |
| 11 | 50Х-2412046 | Вал | |
| 12 | ОСТ37.001.115-75 | Шайба 8Т | |
| 13 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 14 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 15 | 36-3104019 | Гайка | |
| 16 | 50Х-2412057 | Полуось | |
| 17 | 70-3109034 | Болт | |
| 18 | 82Р-2412014 | Грязевик | |
| 19 | 50Х-2412015 | Крышка стакана | |
| 20 | 50Х-2412033 | Прокладка | |
| 21 | ГОСТ8752-79 | Манжета 2.2-38x58-1 | |
| 22 | ГОСТ8328-75 | Подшипник 12115ВMУШ1 | |
| 23 | 50Х-2412068 | Стакан | |
| 24 | 50Х-2412066 | Прокладка | |
| 25 | ОСТ37.001.115-75 | Шайба 8Т | |
| 26 | 50Х-2412092 | Крышка | |
| 27 | 50Х-2412093 | Прокладка | |
| 28 | 50Х-2412038 | Корпус правый | |
| 29 | Пробка ПК КГ 3/4 | Пробка ПК КГ 3/4 | |
| 30 | ТУ37.006.162-79 | Подшипник 7809 | |
| 31 | 50Х-2412054-Б1 | Шестерня | |
| 32 | 50Х-2412082-Б1-01 | Кольцо | |
| 32 | 50Х-2412082-Б1 | Кольцо распорное | |
| 33 | 50Х-2412081-Б1 | Кольцо упорное | |
| 34 | 50Х-2412082-Б1-02 | Кольцо | |
| 35 | 50-1601321 | Кольцо | |
| 36 | 50Х-2412051 | Шайба нажимная | |
| 37 | Болт М14-6gх40.88.35.019 ГОСТ 7796-70 | Болт М14-6gх40.88.35.019 ГОСТ 7796-70 | |
| 38 | 50Х-2412053 | Ось | |
| 39 | Кольцо 054-060-36-1-4 ГОСТ 9833-73 | Кольцо 054-060-36-1-4 ГОСТ 9833-73 | |
| 40 | 70-1701300 | Пробка | |
| 41 | 50Х-2412023 | Втулка распорная | |
| 42 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | |
| 43 | 70-3104019 | Гайка специальная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
